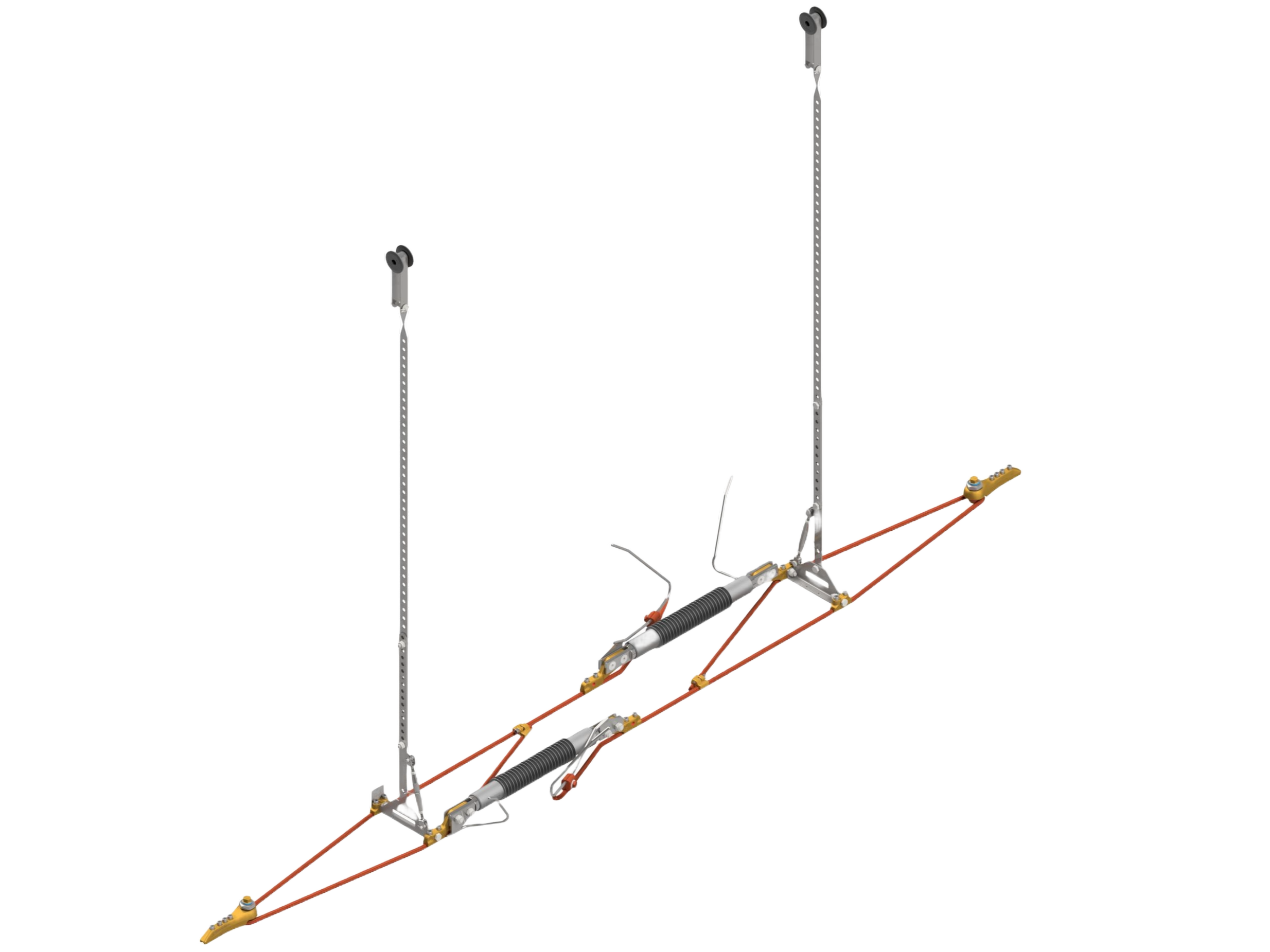

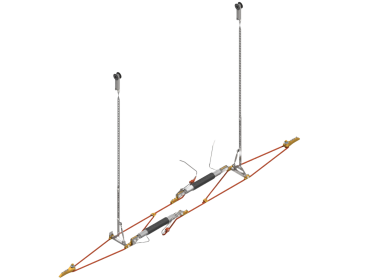

KUSEC 15 KV AC FÜR BC FAHRDRAHT (EN 50149)
B1569-02
Abmessungen
Höhe: 224 mm
Länge: 2810 mm
Breite: 184 mm
Länge der Aufhängung: 1420 mm
Länge zwischen Fahrdraht: 2558 mm
Verpackung: 2600 x 620 x 370 mm
Material und Gewicht
Gewicht: 19 kg
Material: INOX / CuNi2Si / GFK / CuMg0.5 / SI / ST tzn
Lasten
Empf. Betriebslast: 10 - 18 kN
Bruchlast: Min. 55 kN
Angewandte Normen
EN 50119, IEC 60913
Funktion
Zur elektrischen Trennung von aufeinanderfolgenden Fahrleitungssektoren, bei gleichzeitiger mechanischer Verbindung. Der Sektorenkontakt ist durchgängig gewährleistet, kein Stromunterbruch findet statt. Geringer Montage- und Wartungsaufwand durch neuartiges Montagekonzept, trotz sehr langer Wartungsintervalle durch flexible und leichte Bauform. Aufgrund der flexiblen Bauweise ist der Streckentrenner für hohe Geschwindigkeiten einsetzbar.
Spezifikation
Kurzschlusstrom: 40000 A
Querschnitt Fahrdraht: max. 150 mm²
Kerbbreite: 6.9 mm
Kriechstrecke: 830 mm
Funkenhornabstand: 140 mm
Betriebsspannung: 15 kV AC
Bemerkungen
- Produkt ist individualisierbar für diverse Fahrdrahttypen
