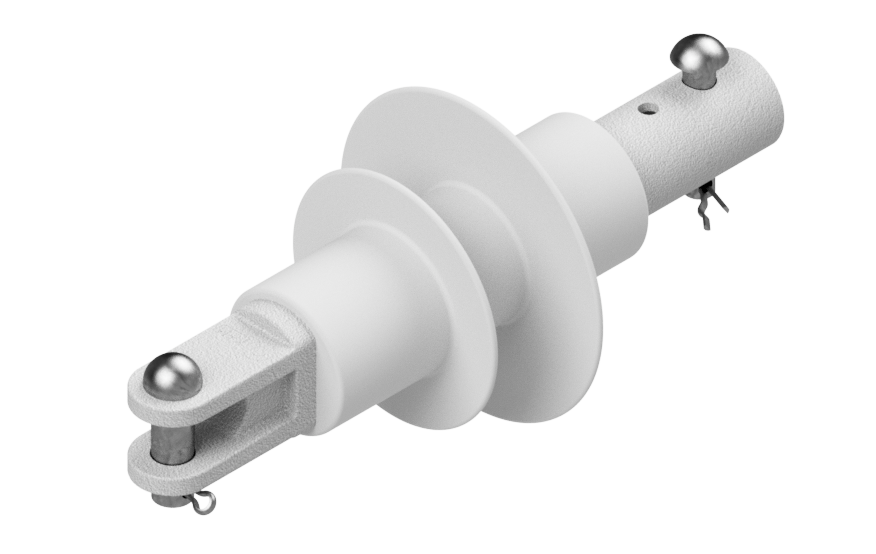

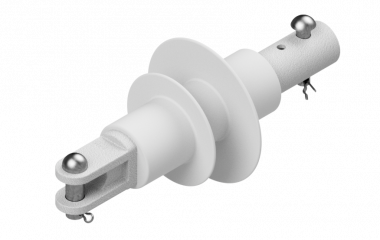

Isolator 3kV / Rohr 1½" - Gabel / 90°

Abmessungen

Isolator: ø60 x 160 mm
Schirmdurchmesser: ø135 mm / ø105 mm

Material und Gewicht

Isolator: Stahl, GFK, Silikon
Anschlussteile: Aluminium
Verbindungselemente: Stahl rostfrei

Angewandte Normen

EN 50124-1, IEC 61952, IEC 62217

Spezifikation

Nennspannung (Um): 3 kV
Prüfwechselspannung (50 Hz), nass: 20 kV
Blitz-Stehstossspannung 1,2/50: 60 kV
Minimaler Kriechweg: 254 mm
Festgelegte Nennkraft / Zug (STL): 50 kN
Empfohlene Betriebskraft / Zug: 20 kN
Festgelegte Nennkraft / Biegung (SCL): 13 kN
Zul. Betriebskraft / Biegung (MDCL): 5.2 kN
