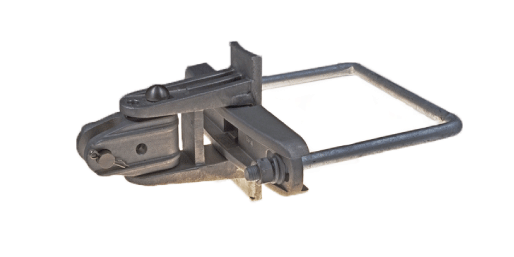

Drehgelenk universal mit Gabel vertikal, komplett, an HEB 220
wurde dem Warenkorb hinzugefügt
Warenkorb anzeigen
D2360-04

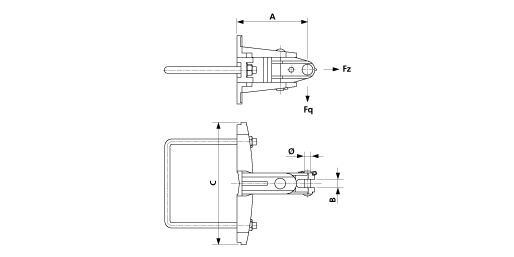

Abmessungen
B: 20 mm
Ø: 16 mm
A: 168 mm
C: 164.5 mm
Material und Gewicht
Material: Alu/St Inox
Gewicht: 3.450 kg
Lasten
Bruchlast F zug: 38 kN
Bruchlast F quer: 14 kN
Bruchmoment: mit Montagearretierung 950 Nm
Bemerkungen
- Befestigung an Maste HEB 180-240
- Die Traverse zu Drehgelenk komplett, Artikel-Nr. C1853-01 oder C1873-01 (breit) und der Befestigungsbügel Ø= 16 mm (St fverz) wird mitgeliefert
- Drehgelenk an Maste HEA, HEM und andere Mastgrössen auf Anfrage
