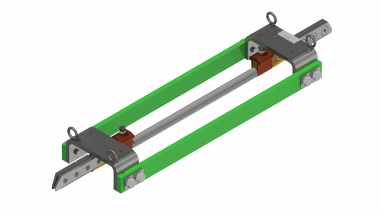

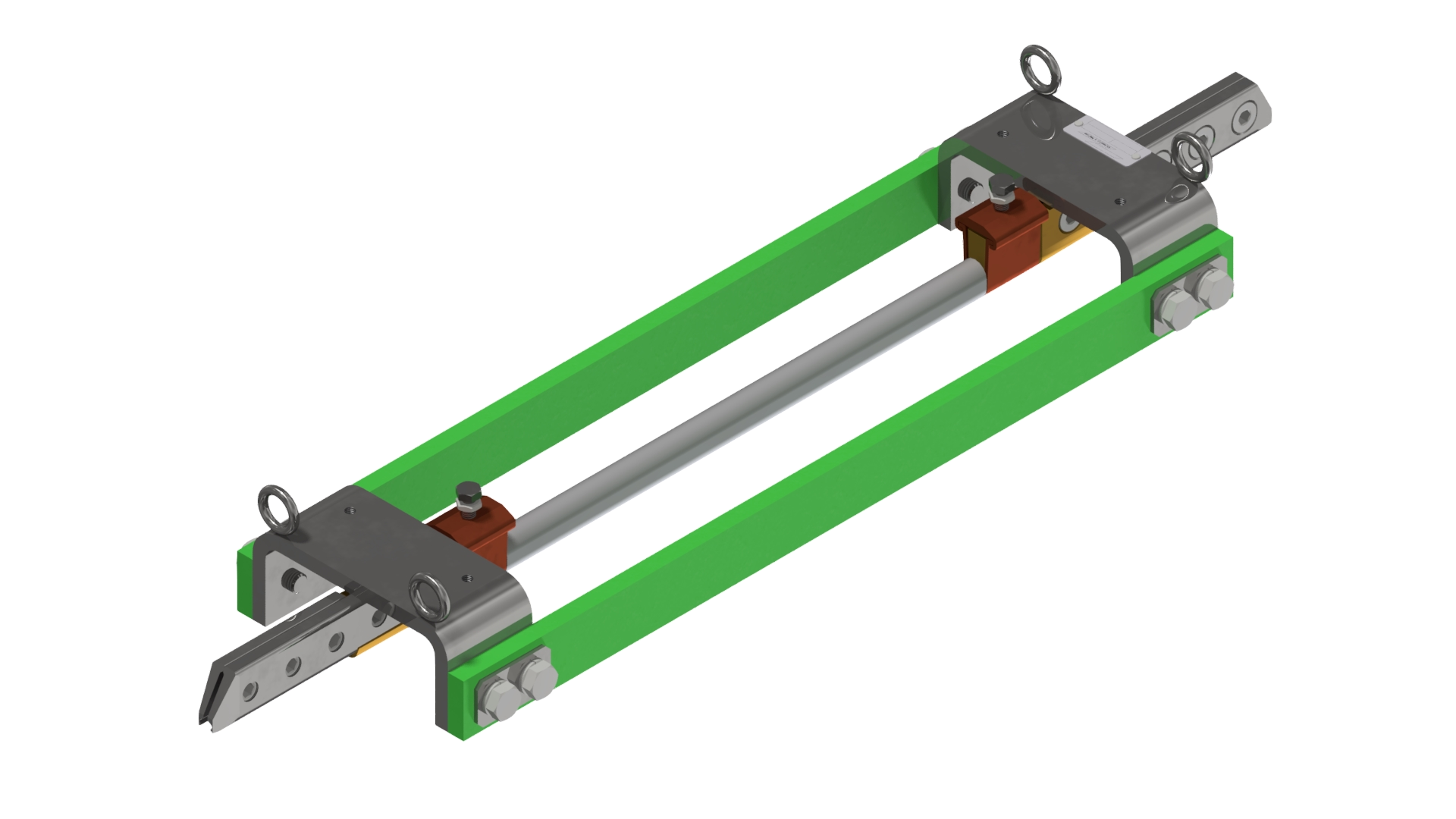

Isolateur de section TB 1200 V avec section de protection pour 1 fil de contact rainuré 107 mm² pièce intermédiaire isolée

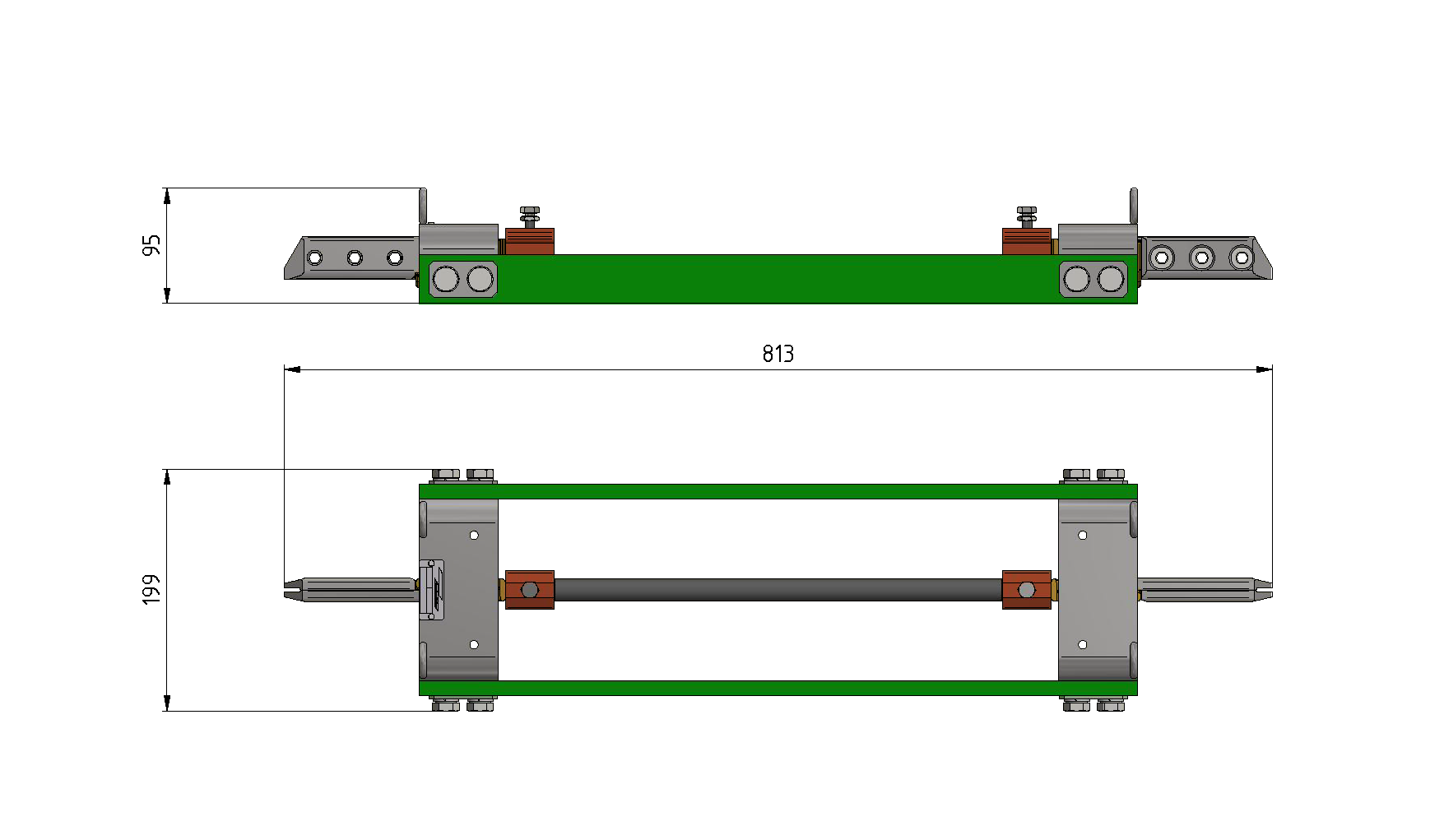

Dimensions

longeur: 819 mm
largeur: 190 mm
hauteur: 87 mm
longueur de la suspension au-dessus de l’œillet de suspension: 589 mm
largeur de la suspension au-dessus de l’œillet de suspension.: 116 mm
longeur entre fil de contact: 589 mm

Matériel et poids

matériel: INOX / GFK / PA / BZ / ST tzn
poids: 6.3 kg

Charges

charge en service: 15 kN
Charge de rupture: 39.6 kN

Fonction

Pour la séparation électrique de secteurs de ligne de contact successifs.

Spécifications

section du fil de contact: 107 mm2
largeur d’encoche du fil de contact: 5.6 mm
ligne de fuite: 375 mm
distance de corne de pare-étinelles: 369 mm
tension de fonctionnement: 1200 V DC
