Isolateur de section TRW 1500 V pour 1 fil de contact rainuré, pass. au centre du barreau isol.
ajouté au panier
Afficher le panier
B1170-02

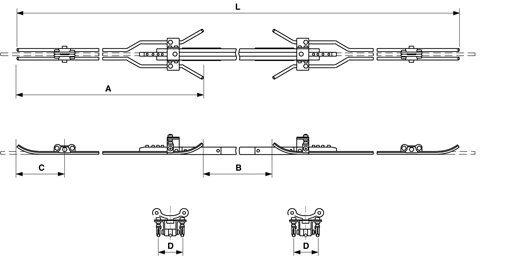

Dimension
longeur: 2600 mmlargeur: 205 mm
hauteur: 120 mm
longeur entre fil de contact: 840 mm
largeur de la suspension au-dessus de l’œillet de suspension.: 116 mm
longueur de la suspension au-dessus de l’œillet de suspension: 775 mm
Matériel et poids
matériel: INOX / GFK / PA / BZ / ST tznpoids: 11.3 kg
Charges
charge en service: 37 kNFonction
Pour la séparation électrique de secteurs de ligne de contact successifs.Spécification
section du fil de contact: 107 mm2largeur d’encoche du fil de contact: 6.8 mm
ligne de fuite: 657 mm
distance de corne de pare-étinelles: 508 mm
tension de fonctionnement: 1500 V DC
Remarques
- Pour fil de contact rainuré 4/0 AWG, EU (largeur de lentaille 6.8 mm)* sans section de protection (B1170-03)
