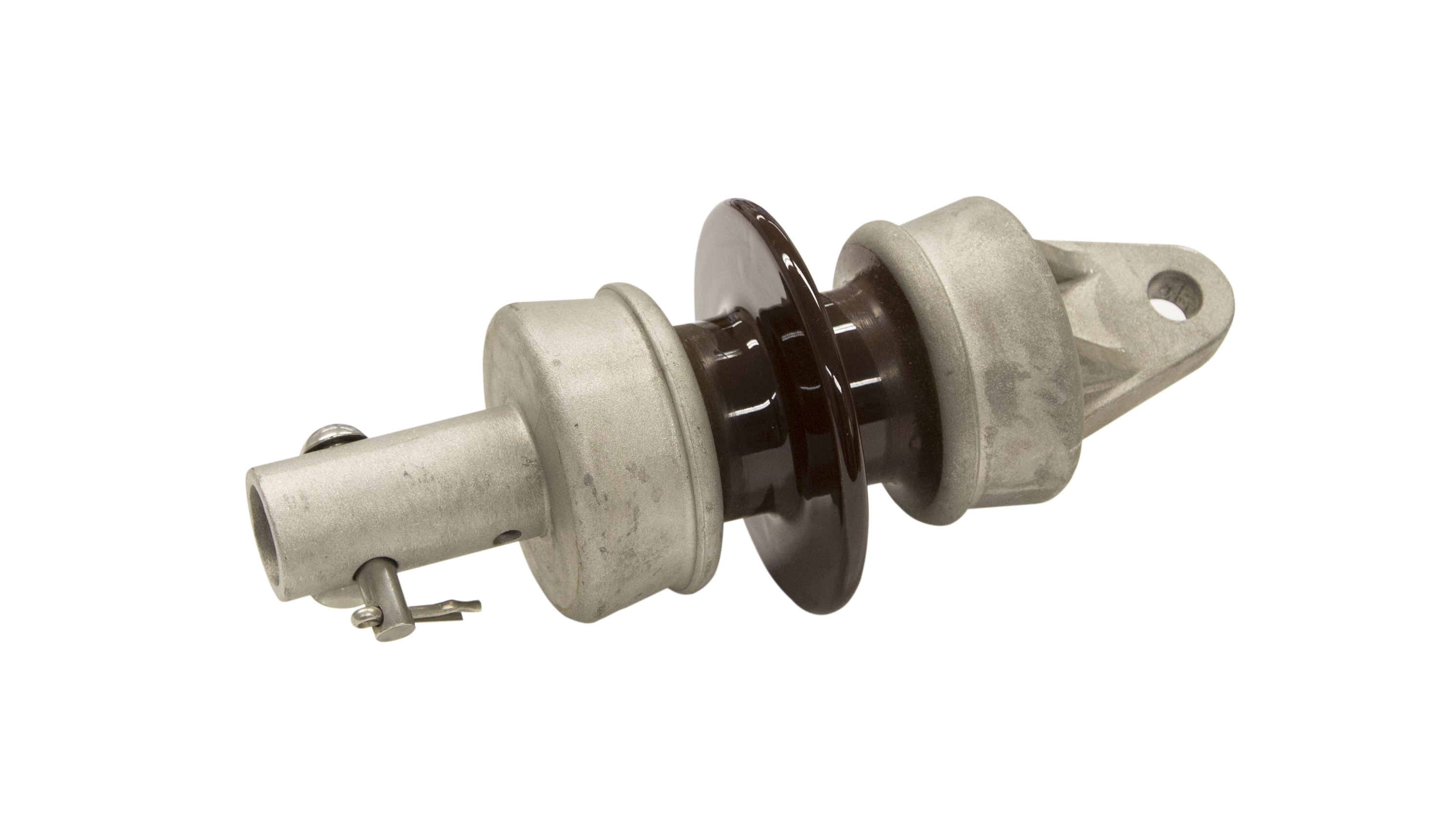

Isolateur de pied de console avec oreille complet, porcelaine, à 1 ailette sur tube G1.5"

C1830-01

Isolateur de pied de console avec oreille complet, porcelaine, à 1 ailette sur tube G1.5"

Dimensions

B: 18 mm
Ø2: 17 mm
Ø3: 12 mm
A: 256–262 mm
Ø4: 40.2 mm
Ø1: 130 mm

Matériel et poids

Poids: 3.100 kg

Charges

Charge de rupture: 38 kN

Spécification

Tension de service: max. 7.2 kV
Ligne de fuite minimal: 100 mm

Remarques

- Armatures de raccord en Al
- Boulon rivé et goupille ondulée en acier inox
- Pour tube G2,5" a paroi épaisse il faut utiliser l'isolateur céramique pour tube G2" et additionnelle la douille d'écartement, référence E3259-01
- Autres diamètres de tube sur demande
