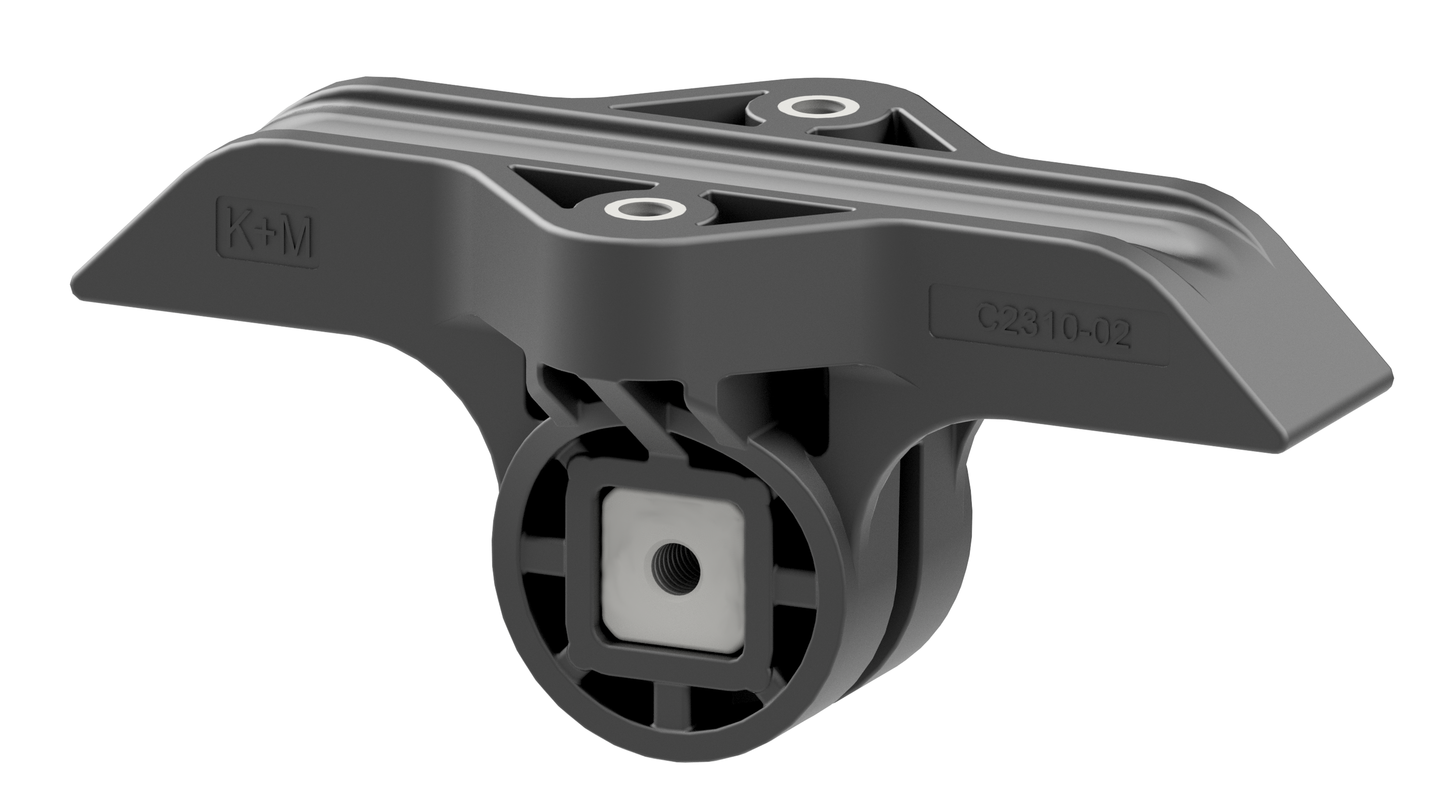

Corps isolé KUSYS 1.5kV DC (rotatif)

Dimension

A: 164 mm
B: 78 mm
C: 72 mm

Matériel et poids

Matériel: composite / INOX
Poieds: 0.28 kg

Charges

Serrage de vis et écru 6-kt M8: 17 Nm

Normes appliquées

• DIN EN 50119
• DIN EN 50124-1
• DIN EN 50151
• CEI / IEC 60060-1
• IEC 61952
• IEC 62217

Fonction

Corps isolant, pièce central pour le principe éprouvé de suspension pendulaire de caténaire, de LAC de tramway et de trolleybus (special: rotatif).

Spécification

• Tension nominale (Um):  1,5 kV DC
• Tension d'isolation nominale (UNm):  1,95 kV DC
• Tension d'essai AC 50 Hz, humide:  8,3 kV
• Tension d'impulsion de la foudre 1,2/50 Hz:  18 kV
• Distance de glissement (min):  57,1 mm
• Distance d'impact (min):  50 mm
• Charge de traction nominale (STL):  27 kN
• Force de flexion minimale (SCL):  6,4 kN
• Max. Force de flexion en fonctionnement (MDCL):  2,1 kN

Remarques

Toutes les suspensions du système de suspension de fil de contact KUSYS peuvent être construites avec ces isolateurs grâce aux pièces de raccord rotatifs.
