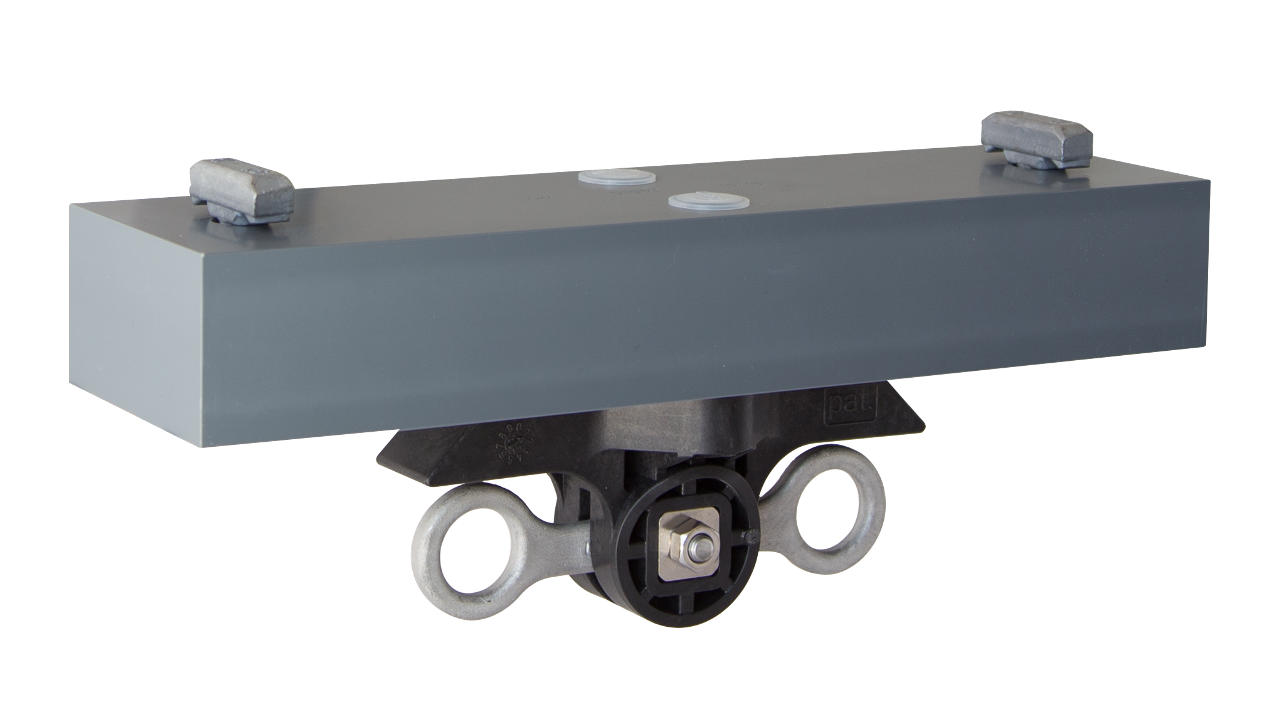

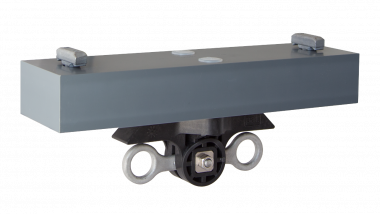

Corps isolé sur rail d'ancrage type 3 B exclusif vis de suspension KUSYS type 1 avec œillet de suspension double

C2367-01

Corps isolé sur rail d'ancrage type 3 B exclusif
vis de suspension KUSYS type 1 avec œillet de suspension double
Corps isolé sur rail d'ancrage type 3 B exclusif
vis de suspension KUSYS type 1 avec œillet de suspension double
Corps isolé sur rail d'ancrage type 3 B exclusif
vis de suspension KUSYS type 1 avec œillet de suspension double
Corps isolé sur rail d'ancrage type 3 B exclusif
vis de suspension KUSYS type 1 avec œillet de suspension double
Corps isolé sur rail d'ancrage type 3 B exclusif
vis de suspension KUSYS type 1 avec œillet de suspension double
Corps isolé sur rail d'ancrage type 3 B exclusif
vis de suspension KUSYS type 1 avec œillet de suspension double

Dimensions

A: 320 mm
B: 90 mm
C: 140 mm
E: 116 mm
F: 260 mm
ØD1: 24 mm
ØD2: M12

Matériel et poids

Matériel: composite / INOX / Alu
Poieds: 1.9 kg

Charges

chrage de rupture vertical: 4.2 kN
Serrage de vis et écru 6-kt M8: 17 Nm
Serrage de vis et écru 6-kt M12: 40 Nm

Normes appliquées

DIN EN 50119
DIN EN 50124-1
DIN EN 50151
CEI / IEC 60060-1

Fonction

Corps isolant pour fixation au rail d’ancrage type 3B en ligne droite ou en courbe légère. Réglage progressif de l’œillet de suspension double, prévu pour la suspension de pendule et d’isolateur de section.

Spécifications

Tension de service: max. 1500 V DC

Remarques

Fixation sur autre base, sur demande.
En remplaçant la partie supérieure de fixation, il est possible de se fixer sur tube ou sur ouvrage.
