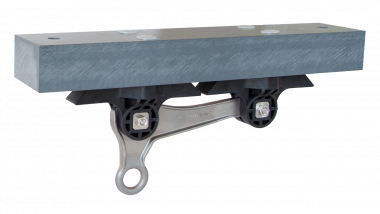

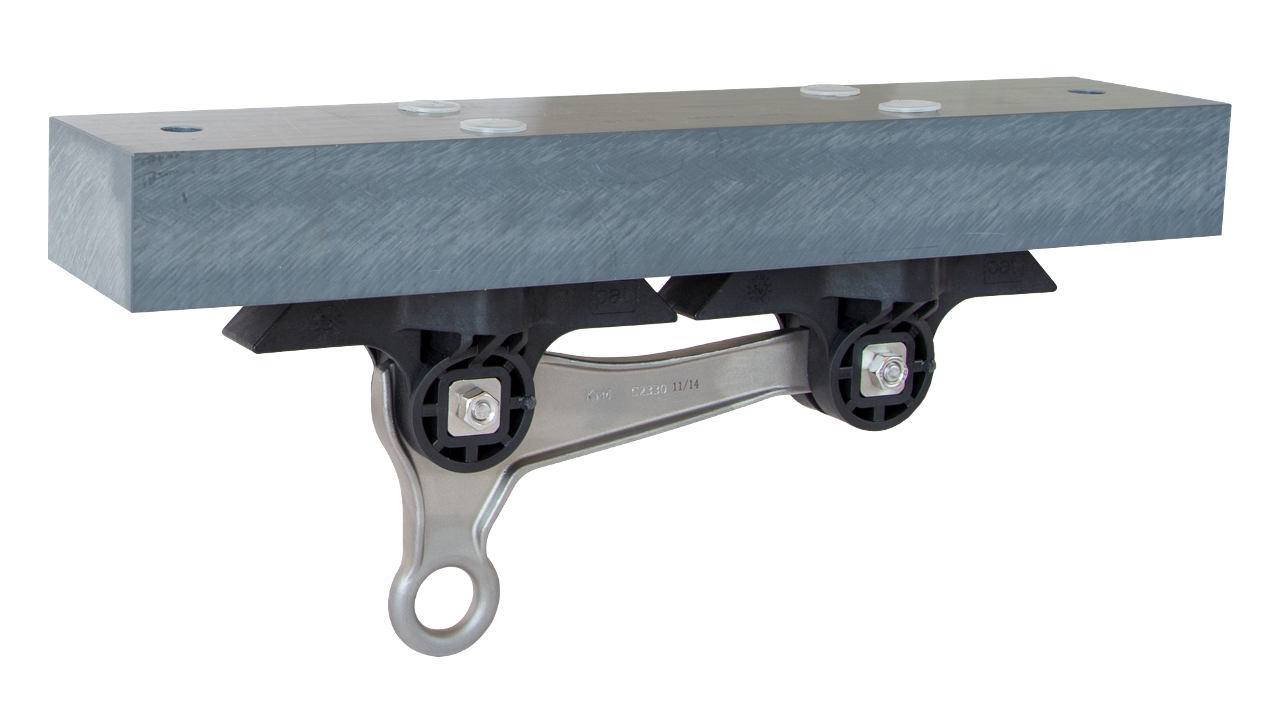

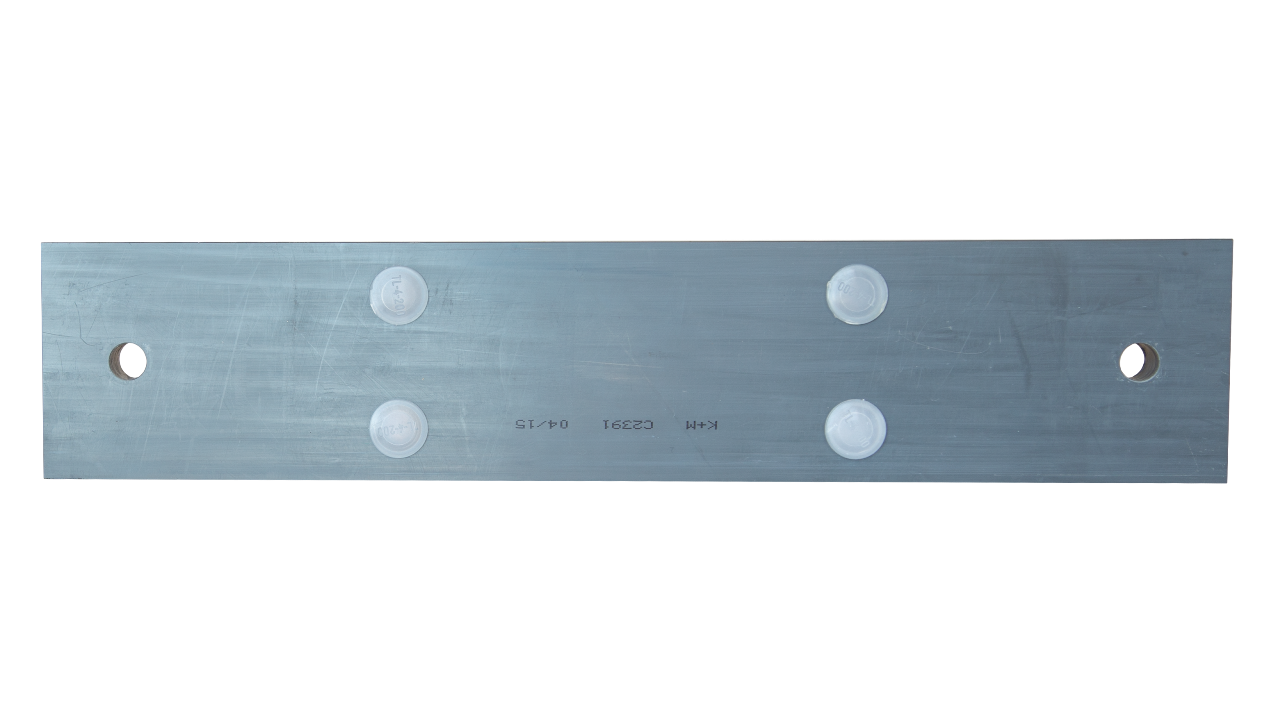

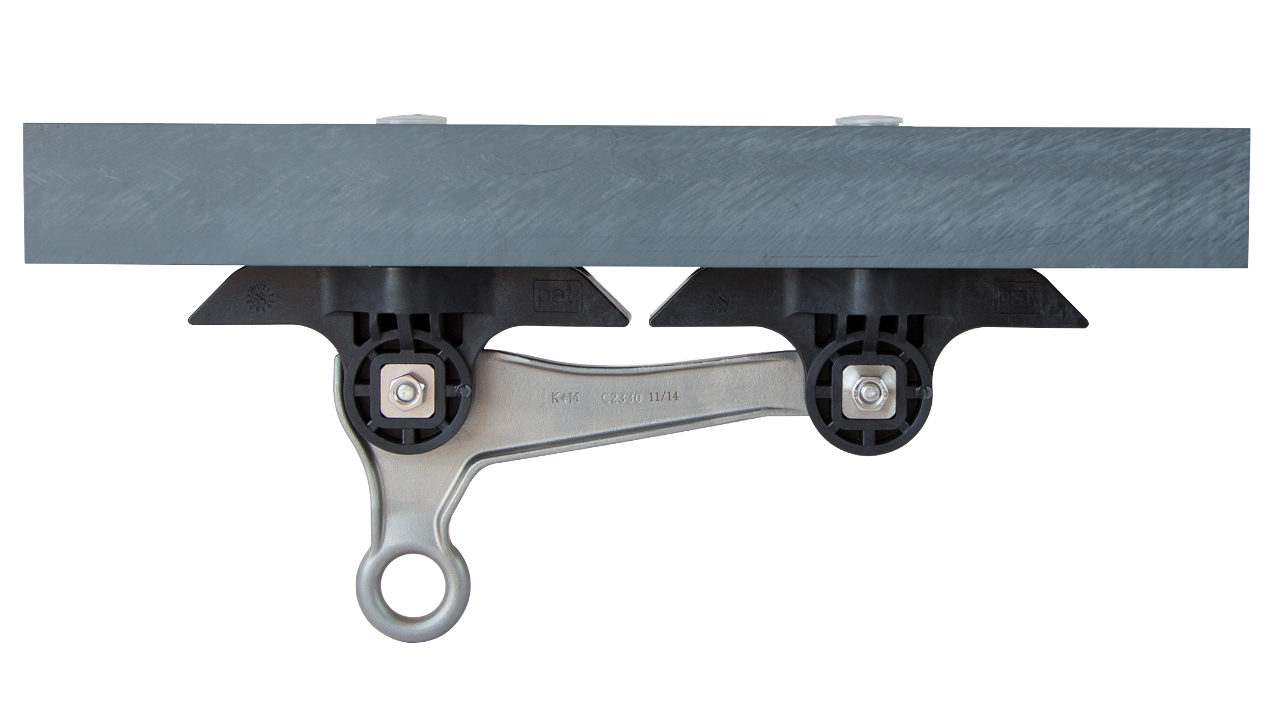

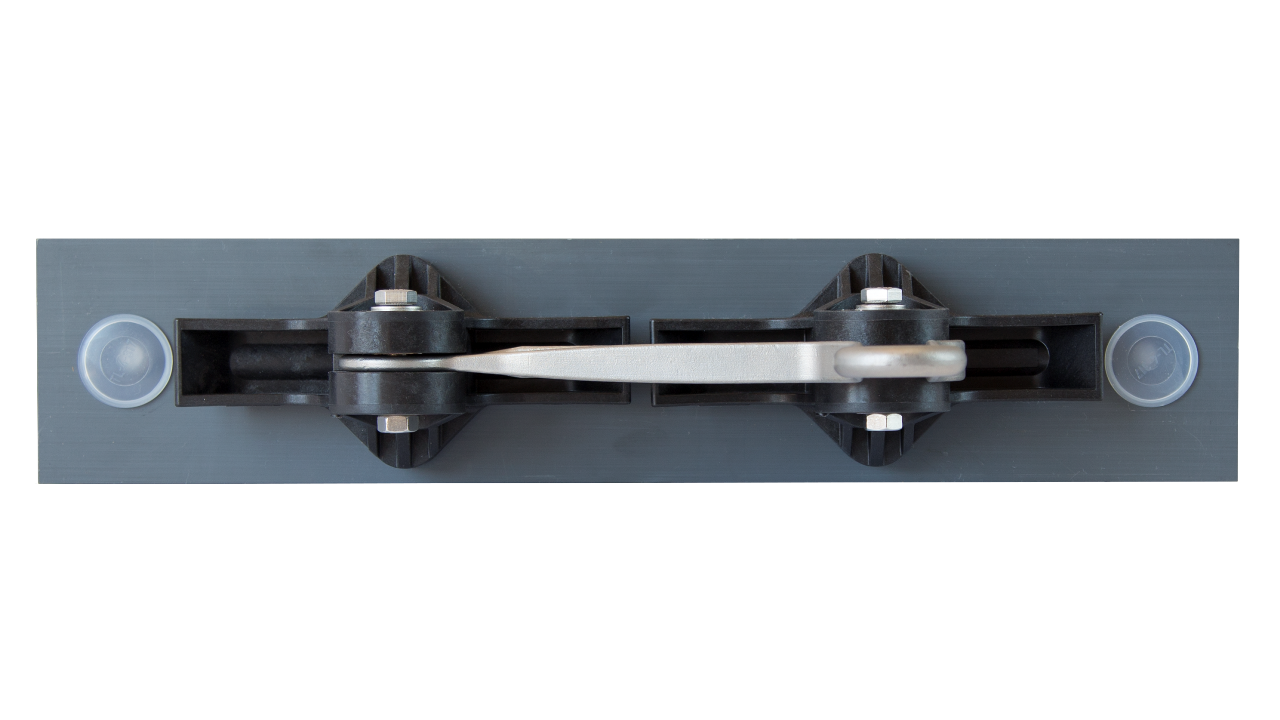

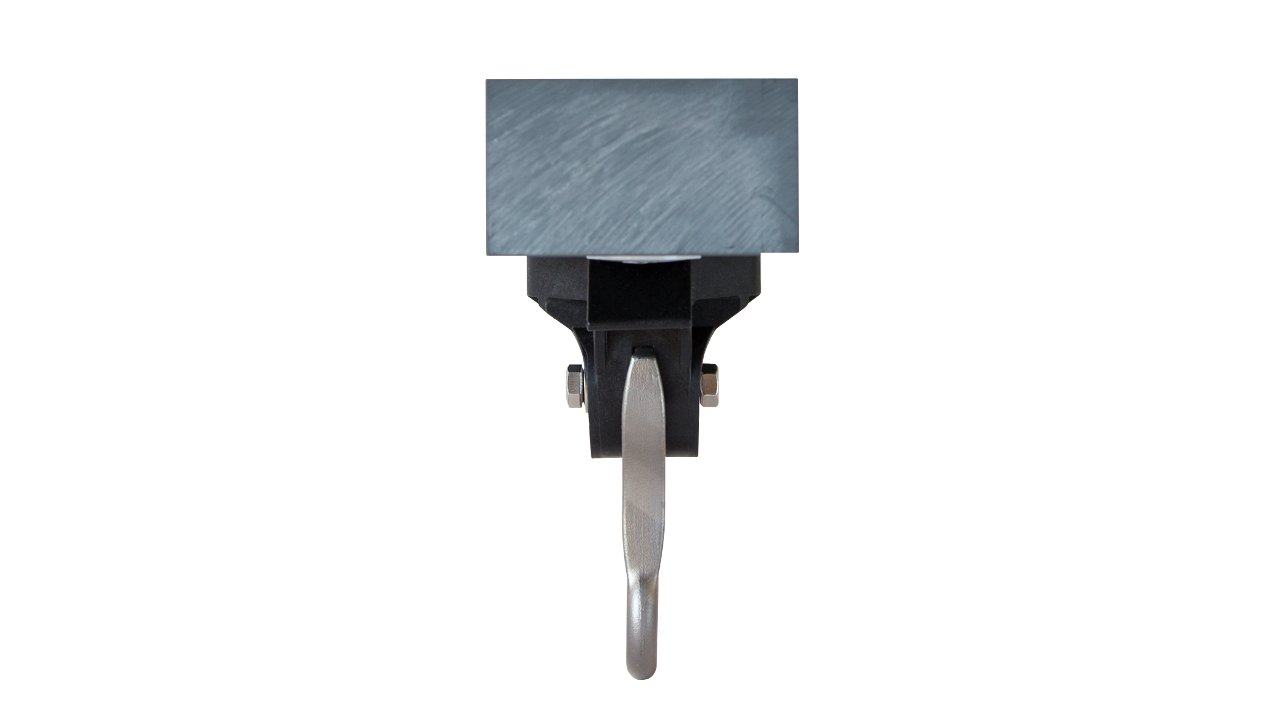

Corps isolé sur rail d'ancrage sans vis de suspension KUSYS type 2 avec œillet de suspension simple

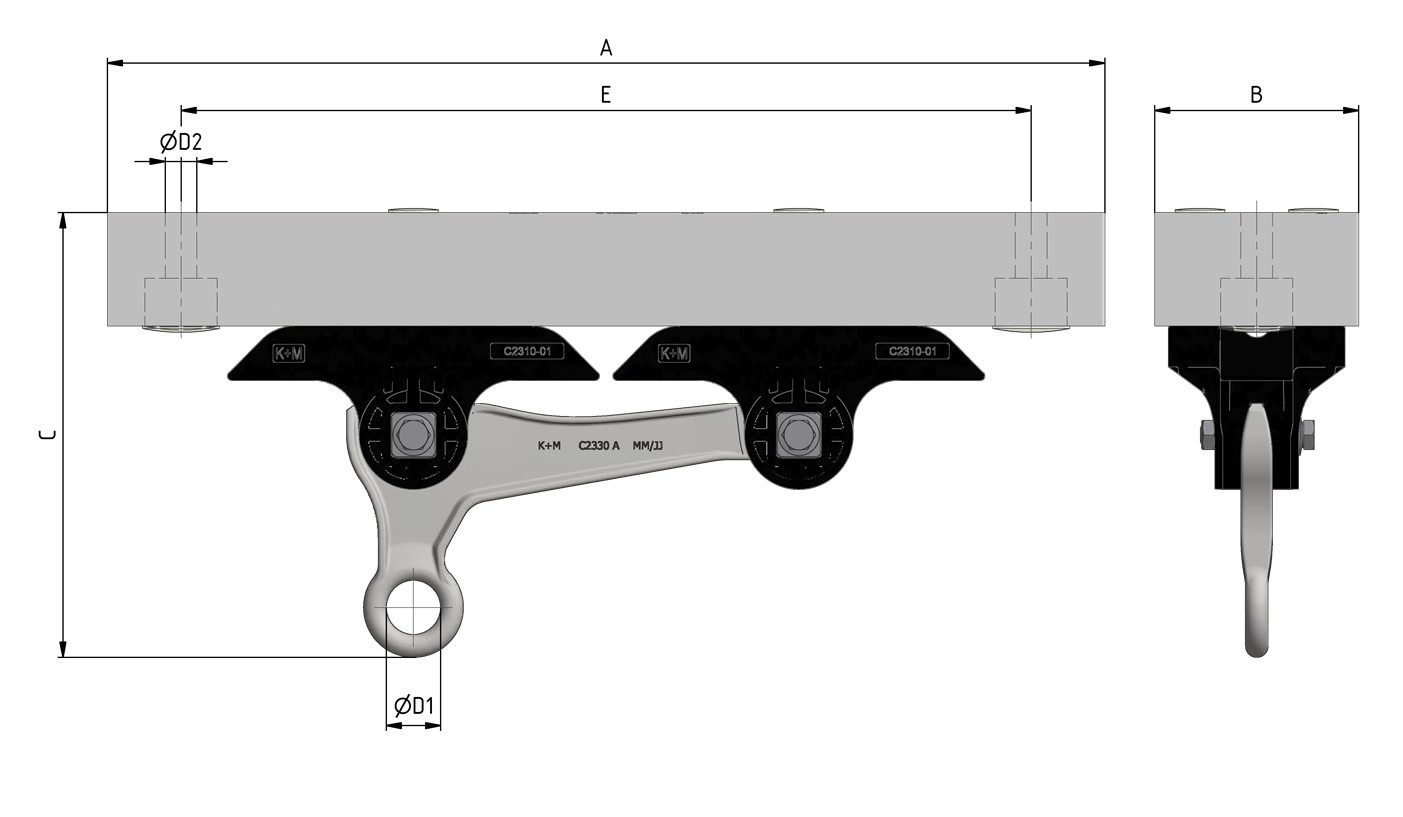

Dimensions

A: 440 mm
B: 90 mm
C: 196 mm
E: 375 mm
ØD1: 24 mm
ØD2: 14 mm

Matériel et poids

Matériel: composite / INOX / Alu
Poieds: 3.9 kg

Charges

Serrage de vis et écrou 6-kt M8: 17 Nm
Couple de serrage vis de suspension M12: : 40 Nm
Charge de rupture horizontale: 5.4 kN

Normes appliquées

DIN EN 50119
DIN EN 50124-1
DIN EN 50151
CEI / IEC 60060-1

Fonction

Corps isolant pour fixation au rail d’ancrage, en courbe moyenne jusqu’en courbe serrée. Prévu pour fil de suspension et bras de retenue de tram.

Spécifications

Tension de service: max. 1500 V DC

Remarques

Fixation sur autre base, sur demande.
En remplaçant la partie supérieure de fixation, il est possible de se fixer sur tube ou sur ouvrage.
