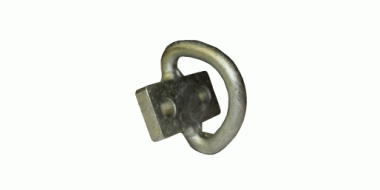

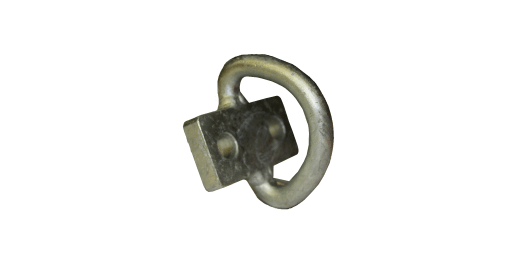

Plaque d'étrier verticale, Ø = 16 mm

D1168-01

Plaque d'étrier verticale, Ø = 16 mm

Dimensions

R: 40 mm
Ø: 16 mm
E: 18 mm
B: 50 mm
A: 60 mm
C: 15 mm

Matériel et poids

Poids: 0.830 kg
Matériel: Acier galv.

Remarques

- Application pour façades en béton apparent, murs de soutènement en béton, piliers en béton, etc.
- Matériel de fixation (commander séparément):
Sur rail d'ancrage type 3 B:
2 vis de suspension M16 x 40 avec écrou hexagonal,
référence 352346
2 rondelles 17/34 x 3, référence 350480
Sur cheville femelle compacte M16:
2 vis 6 pans M16 x 50, référence 350360
2 rondelles 17/34 x 3, référence 350480
- La charge recommandée se base sur le genre de fixation
- Directives d'application disponibles sur demande
