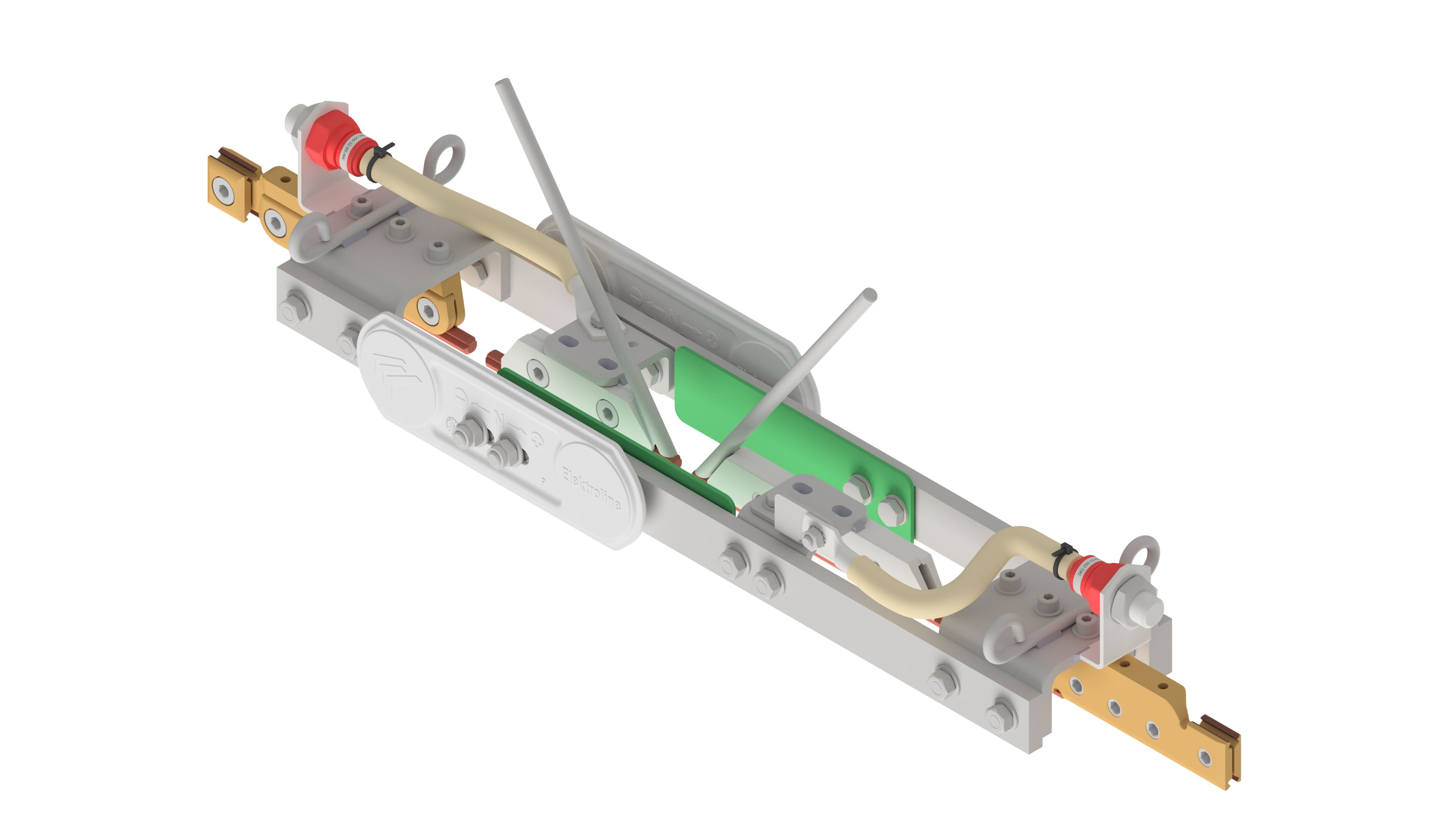

Streckentrenner TB 750 V DC mit Diode Pluspol
B1312-01

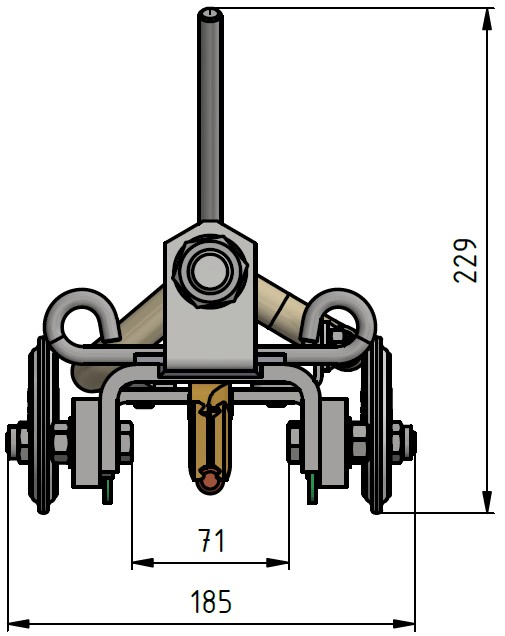

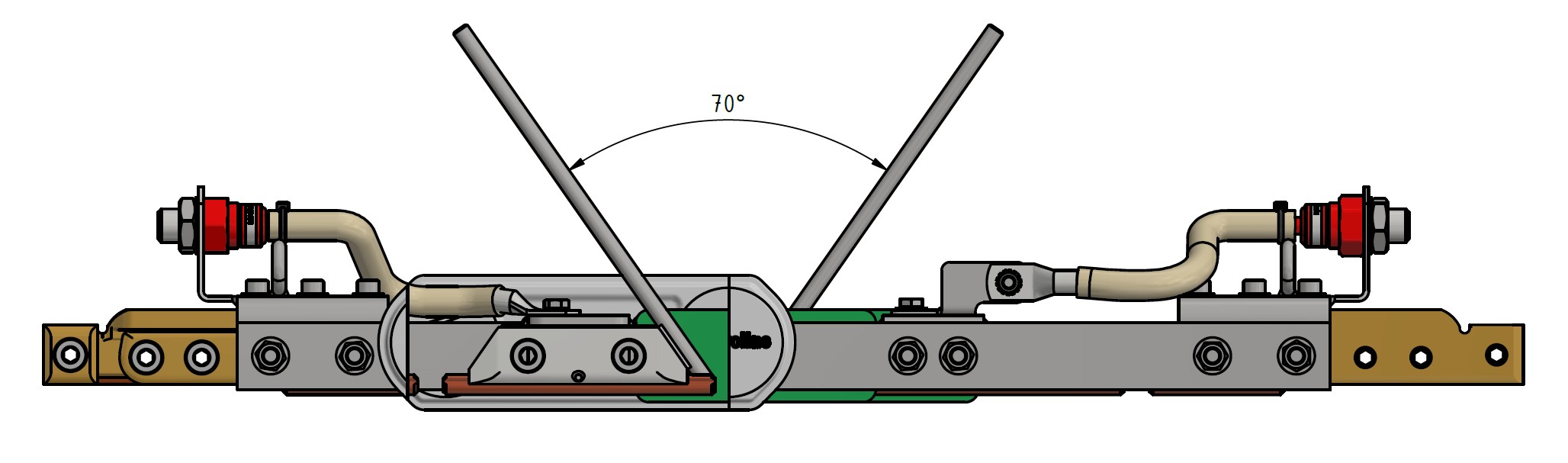

Abmessungen

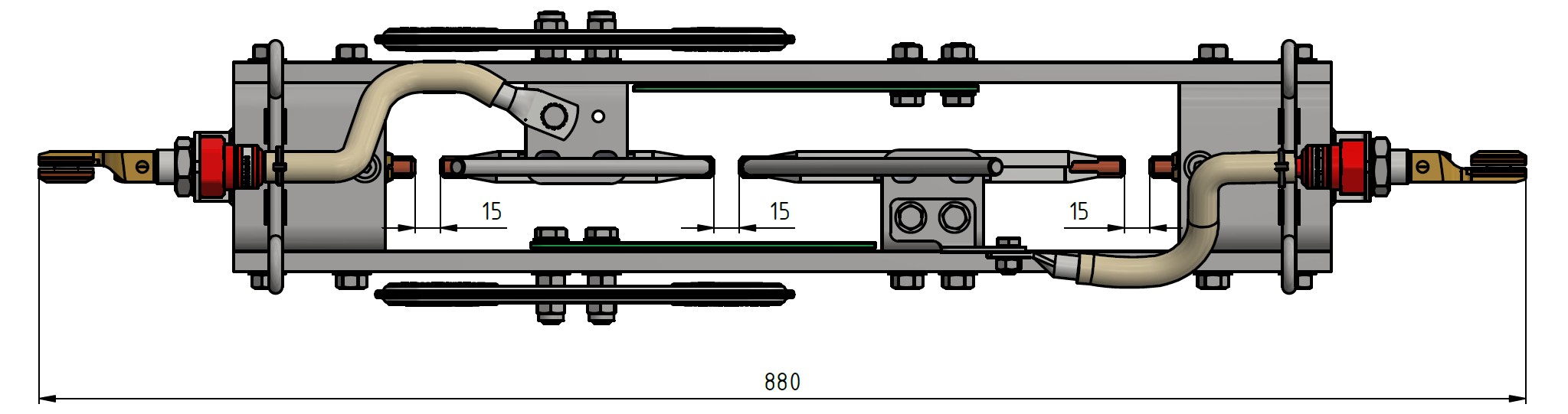

Länge: 880 mm
Breite: 165 mm
Höhe: 231 mm
Länge zwischen Fahrdraht: 595 mm
Breite der Aufhängung über ösen: 116 mm
Länge der Aufhängung über ösen: 600 mm
Material und Gewicht
Material: INOX / GFK / PA / BZ / ST tzn
Gewicht: 12.5 kg
Lasten
Betriebslast: 20 kN
Bruchlast: 50 kN
Angewandte Normen
EN 60383-1: 1996
DIN EN 61109: 2006
EN 50124-1: 2001/A2: 2005
EN 50119: 2009/A1: 2013
Funktion
Zur elektrischen Trennung von aufeinanderfolgenden Fahrleitungssektoren. Durch die Schutzstrecke und unter Beachtung der max. Breite der Stromabnehmerpalette, werden beide Sektoren nicht überbrückt. Ein Fahrstrom wird mithilfe gegensinniger Dioden aber auch im Bereich der Schutzstrecke vom Unterwerk mit der höheren Speisespannung geliefert.
Spezifikation
Querschnitt Fahrdraht: 100 - 120mm2
Kerbbreite: 5.6 mm
Kriechstrecke: 470 mm
Funkenhornabstand: 15 mm
Geschwindigkeit: 90 km/h
Betriebsspannung: 750 V DC
Bemerkungen
-Für Rillenfahrdraht mit Querschnitt 100 -120mm2
-Bauform AC nach DIN EN 50149, Rillenkerbbreite 5.6mm
-Bauform BF auf Anfrage
