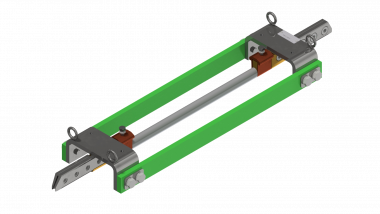

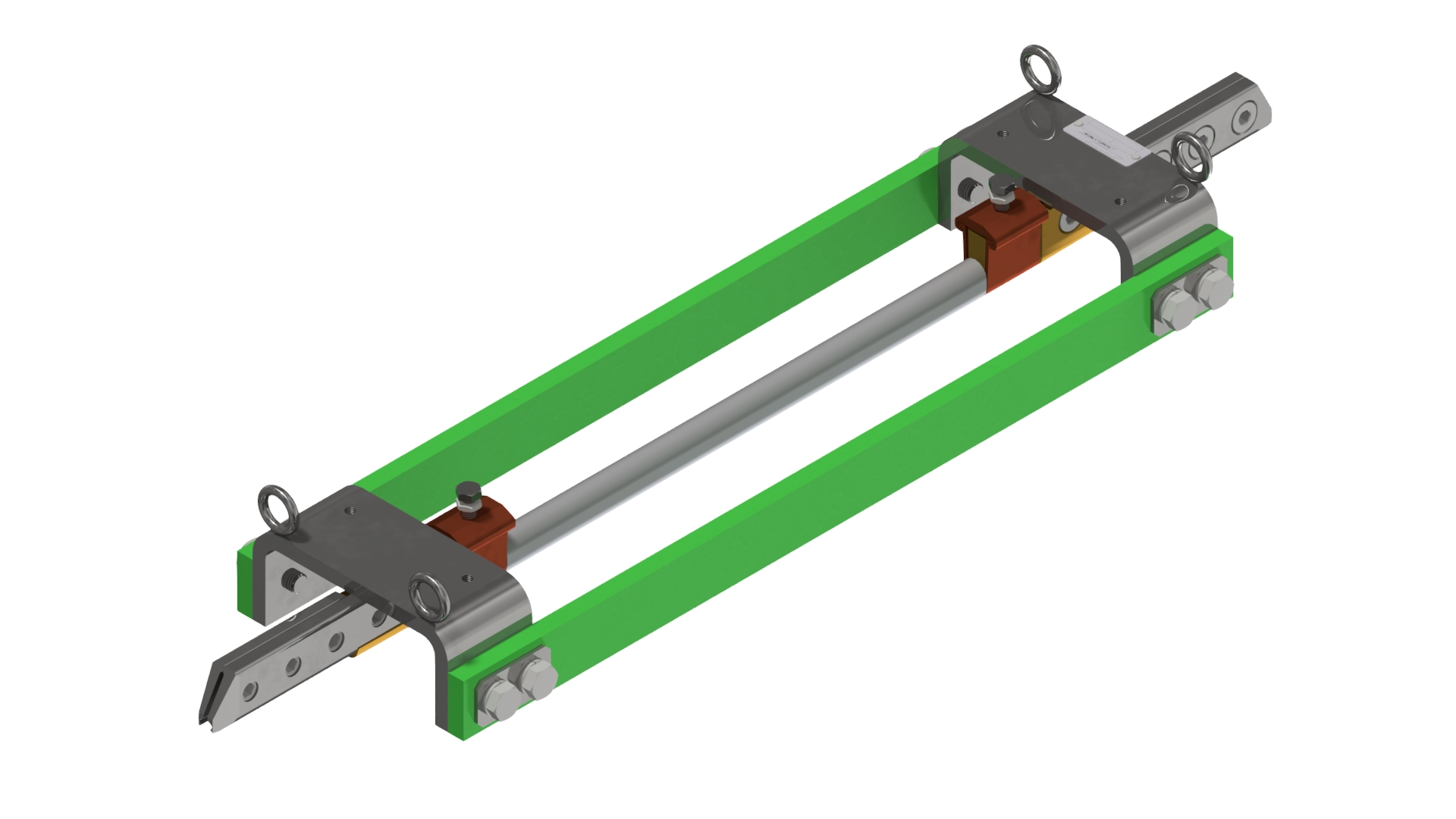

Isolateur de section TB 1200 V avec section de protection, pour 1 fil de contact rainuré 102 mm² pièce intermédiaire isolée
ajouté au panier
Afficher le panier
B0786-05

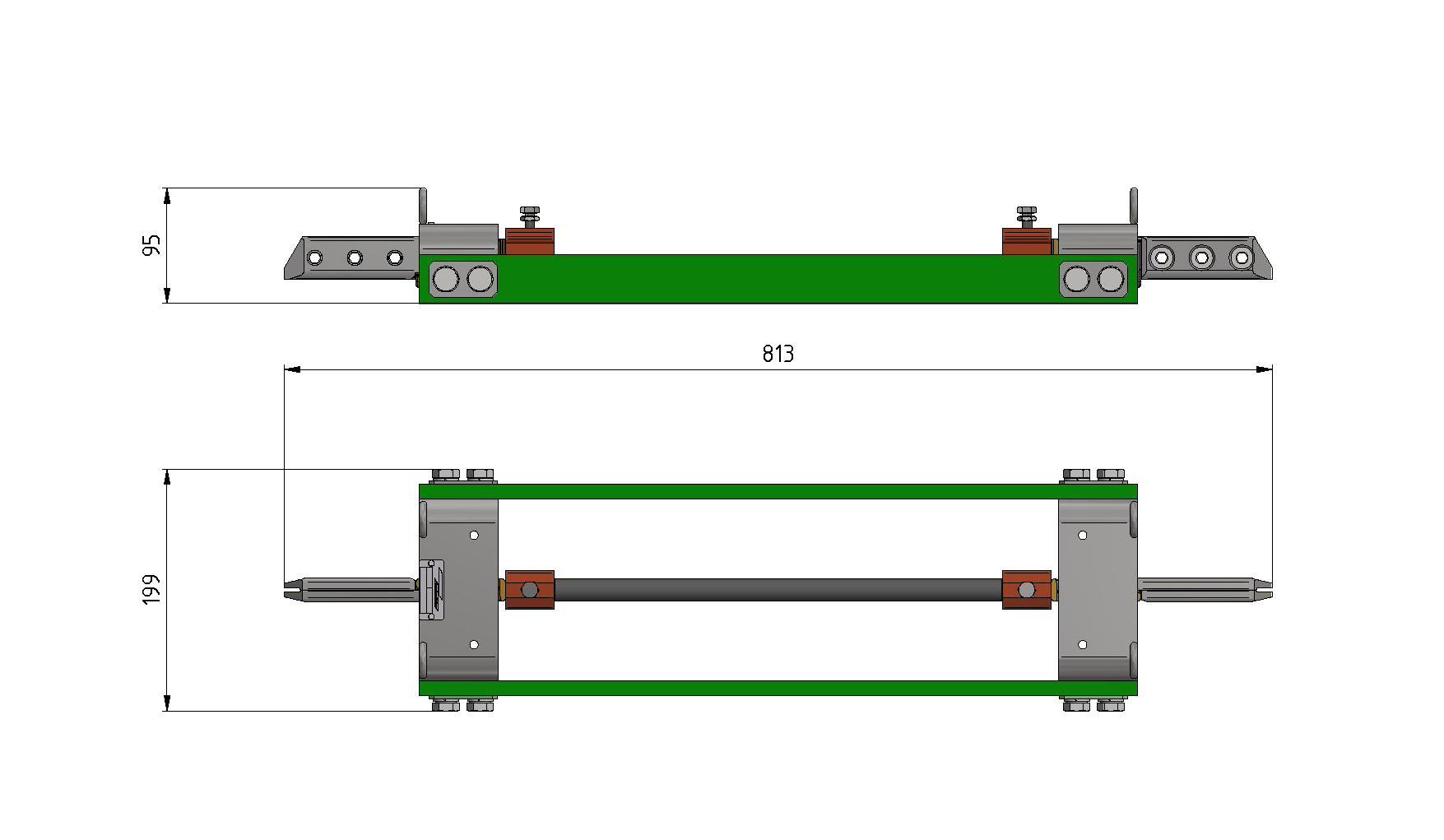

Dimension
longeur: 819 mmlargeur: 190 mm
hauteur: 87 mm
longueur de la suspension au-dessus de l’œillet de suspension: 589 mm
largeur de la suspension au-dessus de l’œillet de suspension.: 116 mm
longeur entre fil de contact: 589 mm
Matériel et poids
matériel: INOX / GFK / PA / BZ / ST tznpoids: 6.3 kg
Charges
charge en service: 15 kNcharge de rupture: 39.6 kN
Normes appliquées
EN 60383-1: 1996
DIN EN 61109: 2006
EN 50119: 2009/A1: 2013
Fonction
Pour la séparation électrique de secteurs de ligne de contact successifs.Spécification
tension de service: 1200 V DClargeur d’encoche du fil de contact: 5.6 mm
ligne de fuite: 375 mm
distance de corne de pare-étinelles: 369 mm
section du fil de contact: 102 mm2
