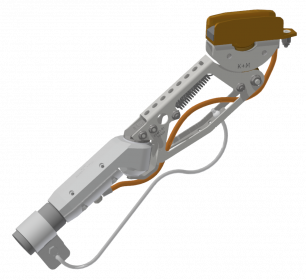

Tête de captation double articulation de trolleybus (25mm)
Demande d’offre (B1426-01
Dimension
Longueur: 435 mm
Largeur: 50 mm
Hauteur: 344 mm
Matériel et poids
Poids: 2.8 kg
Normes appliquées
DIN CLC/TS: 50502
VDE : 0115-502:2009-08
Spécification
Température ambiante admissible : -20°C jusqu’à +40°C
Température maximum autorisée : ≤ 100°C
Angle d`utilisation horizontal : en service +/- 45°, techniquement 360°
Angle d`utilisation vertical (angle de la perche: en service 5° jusqu’à 45°, techniquement 2° - 48°
Force de pression maximale : 120 N: 120 N
Force de déclenchement du mécanisme de rabattement : env. 500 N
Diamètre de la perche : 25mm 0 / - 0.5
Shunt (câble en cuivre) : 35mm²
Intensité en roulant : 200 A (limitée par le shunt)
Intensité maximale : 700 A
Remarques
- Nous recommandons une utilisation sur des perches coudées.
- La compatibilité avec les systèmes de lignes aériennes en combinaison
les véhicules respectifs doit être vérifiée par l’utilisateur.
- Les têtes de captation seront livrées sans frotteur
