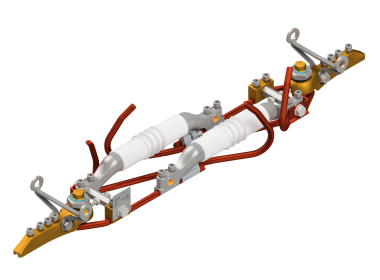

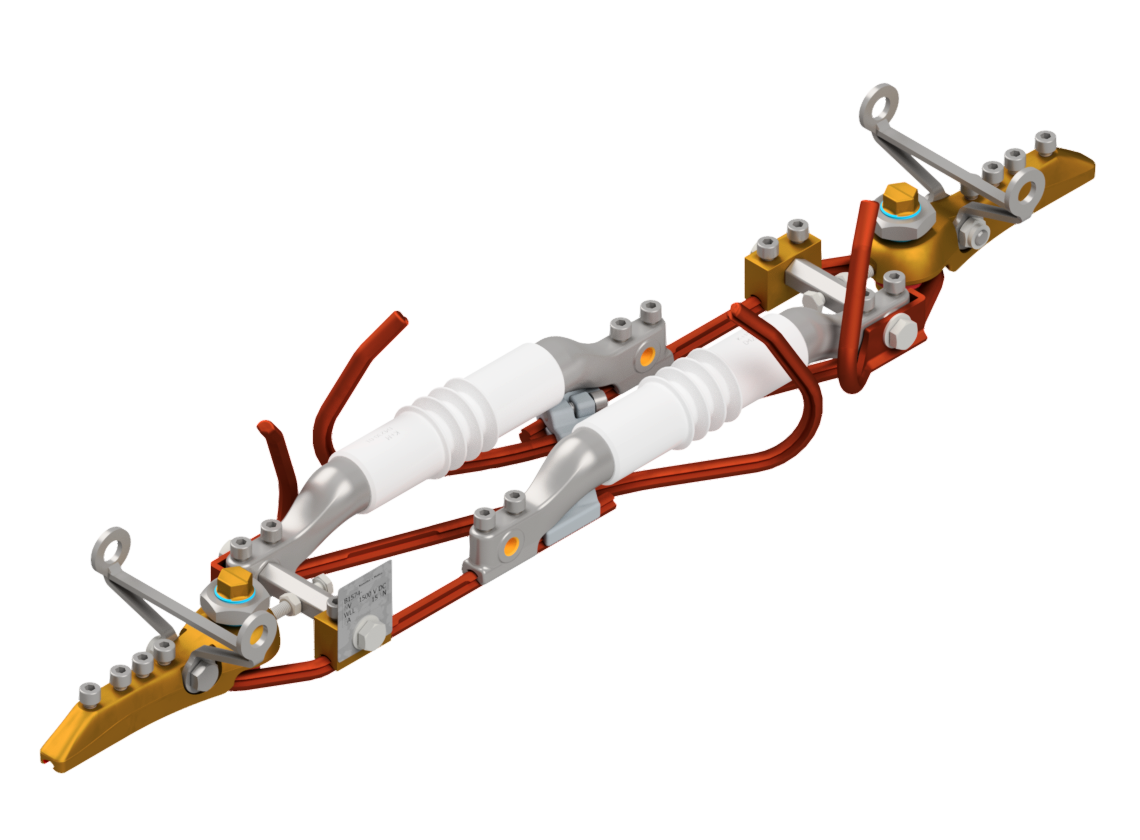

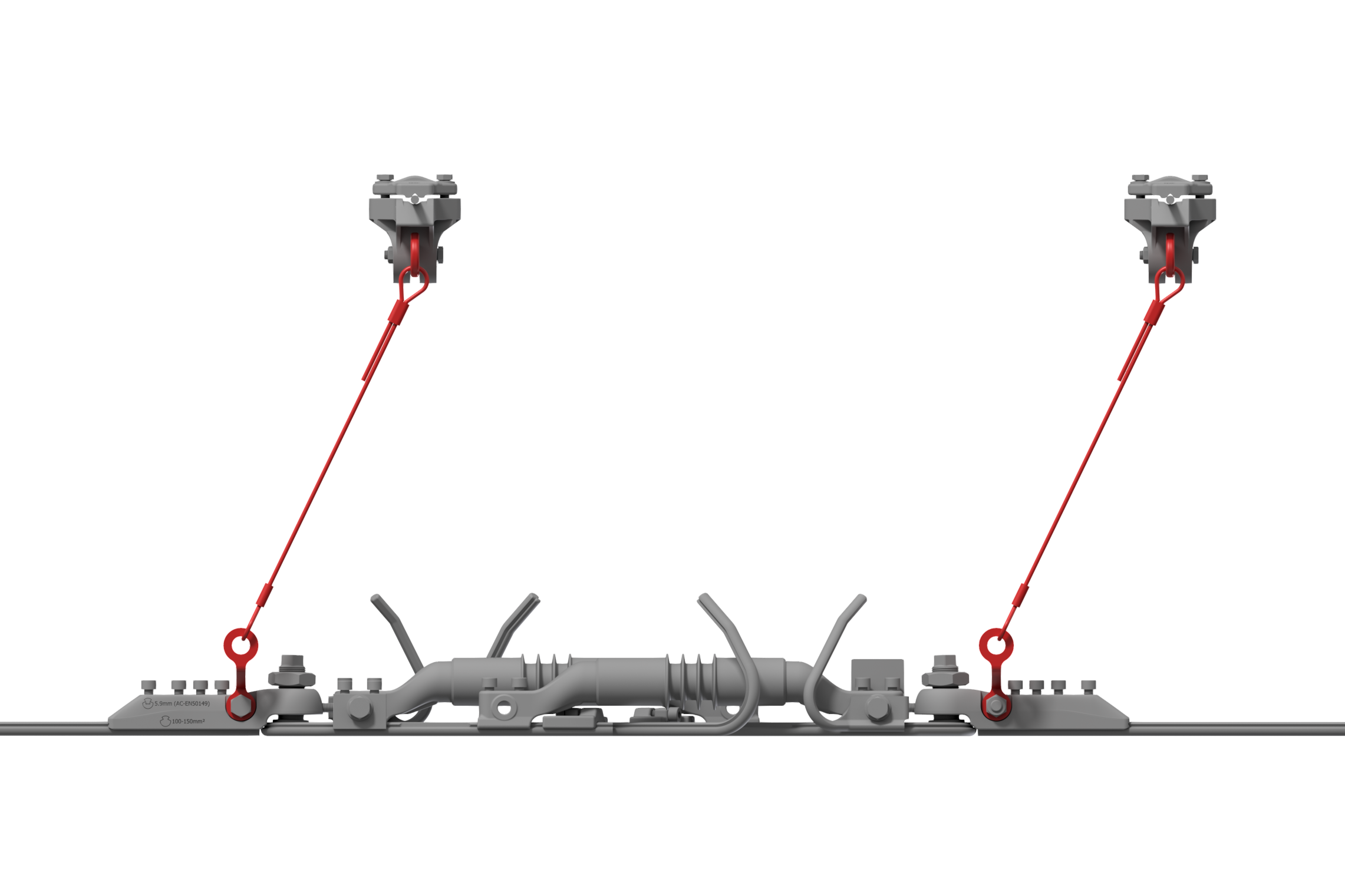

KUSEC 1500 V DC POUR FIL DE CONTACT DE TYPE AC (EN 50149) POUR SUSPENSION KUSYS
B1574-01

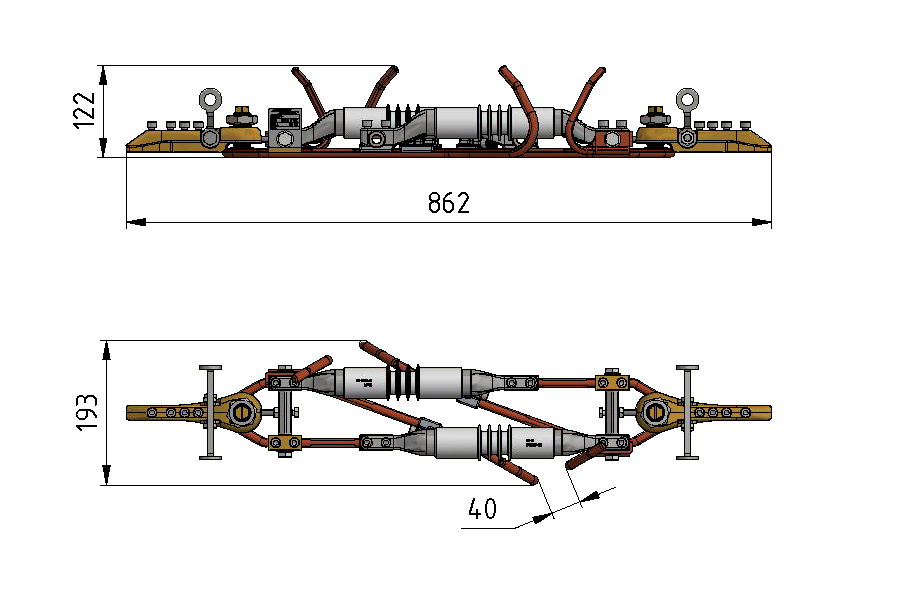

Dimension
Hauteur : 122 mm
Longueur : 862 mm
Largeur : 234 mm

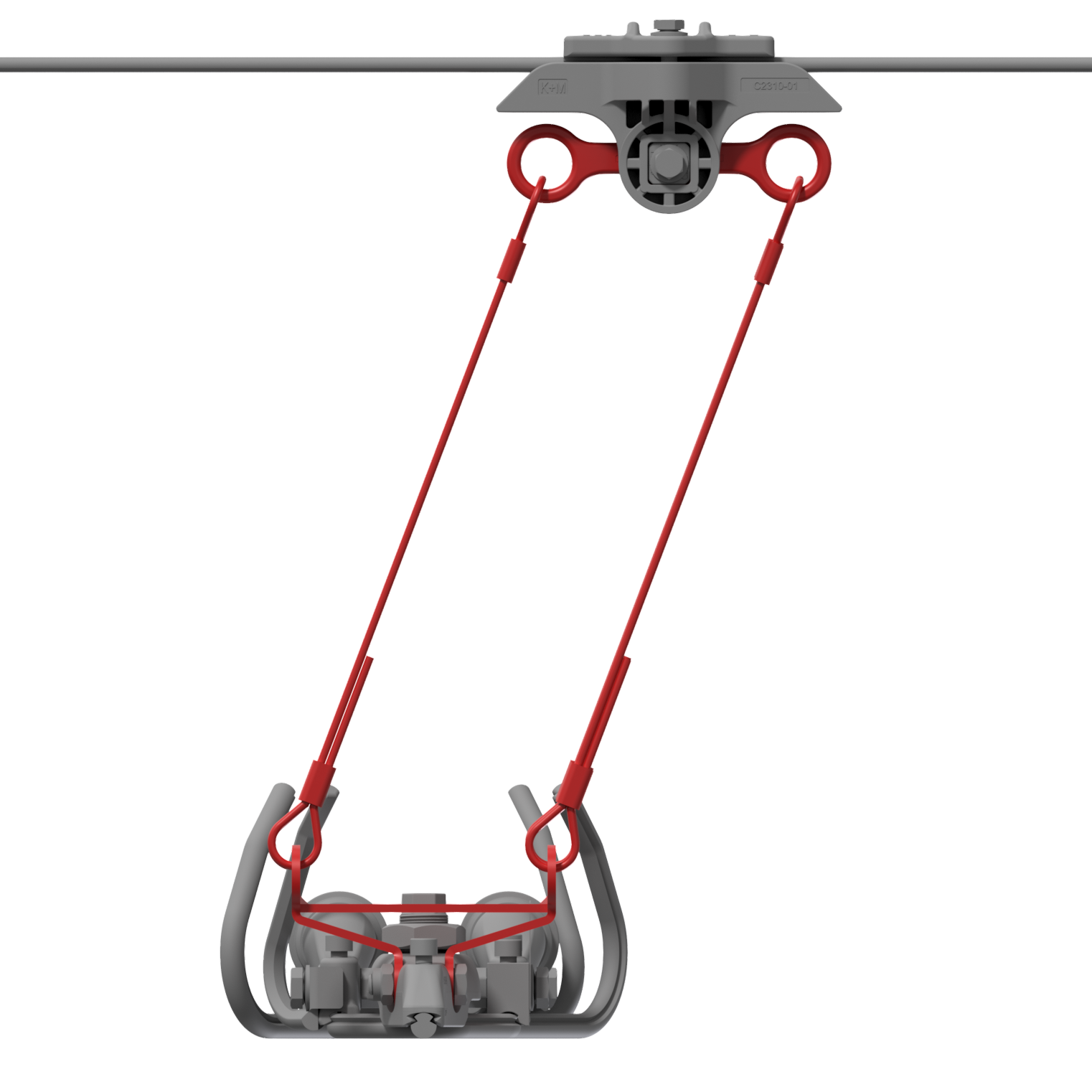

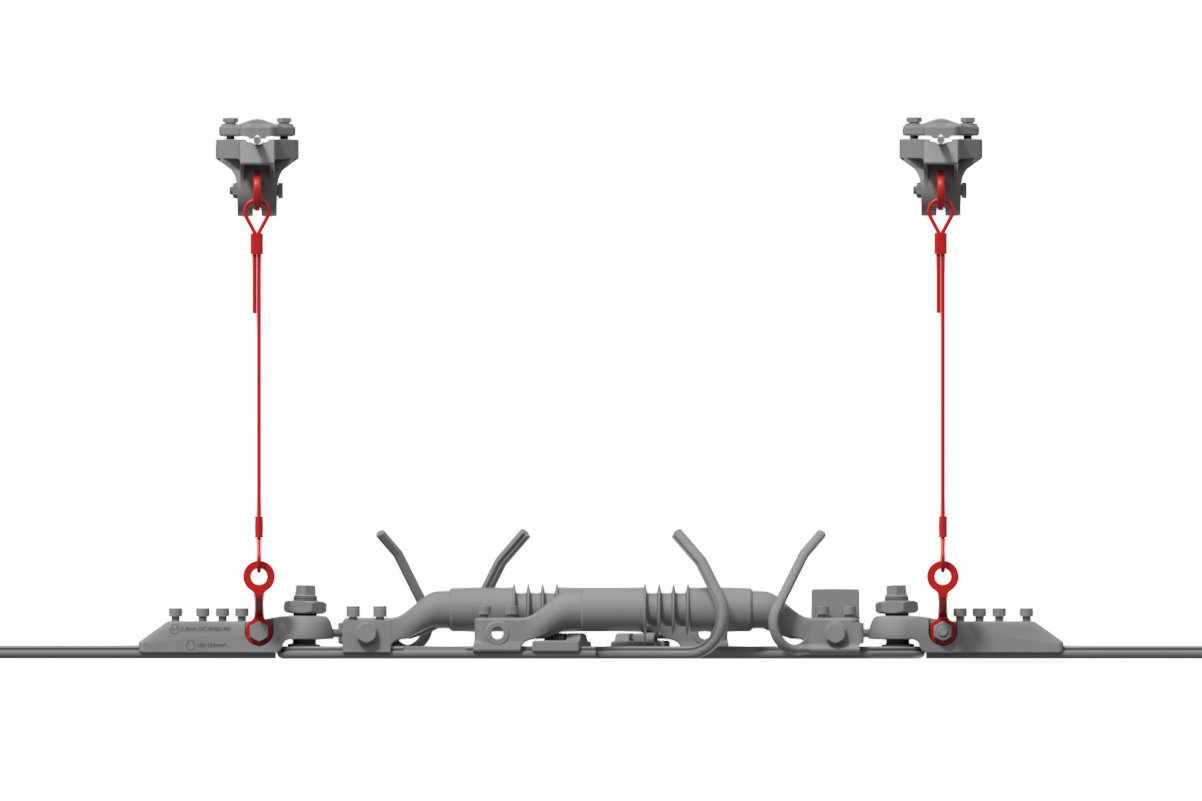

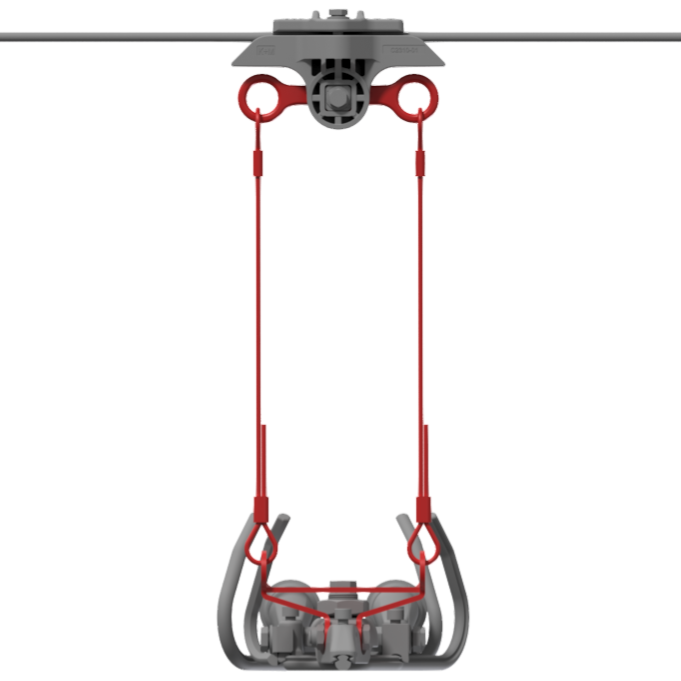

Longueur de la suspension : 620 mm
Longueur entre les fils de contact : 600 mm
Emballage : 900 x 300 x 150 mm
Matériel et poids
Poids : 7.5 kg
Matériaux : INOX / CuNi2Si / Matière plastique renforcée de fibres de verre / CuMg0.5 / SI
Charges
Charge nominale opérationnelle : 10 - 18 kN
Charge de rupture : min. 53 kN
Normes appliquées
EN 50119, IEC 60913
Fonction

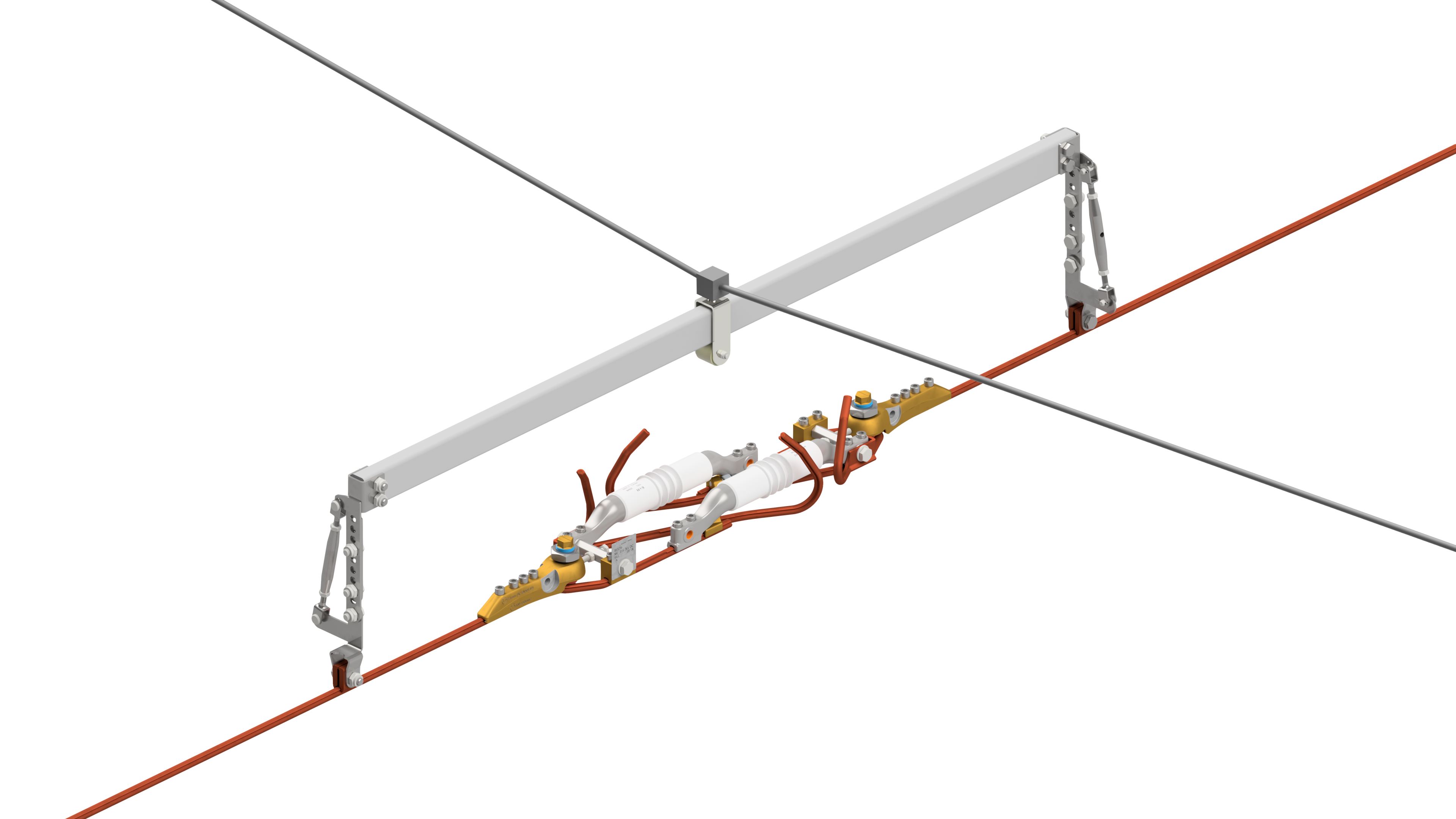

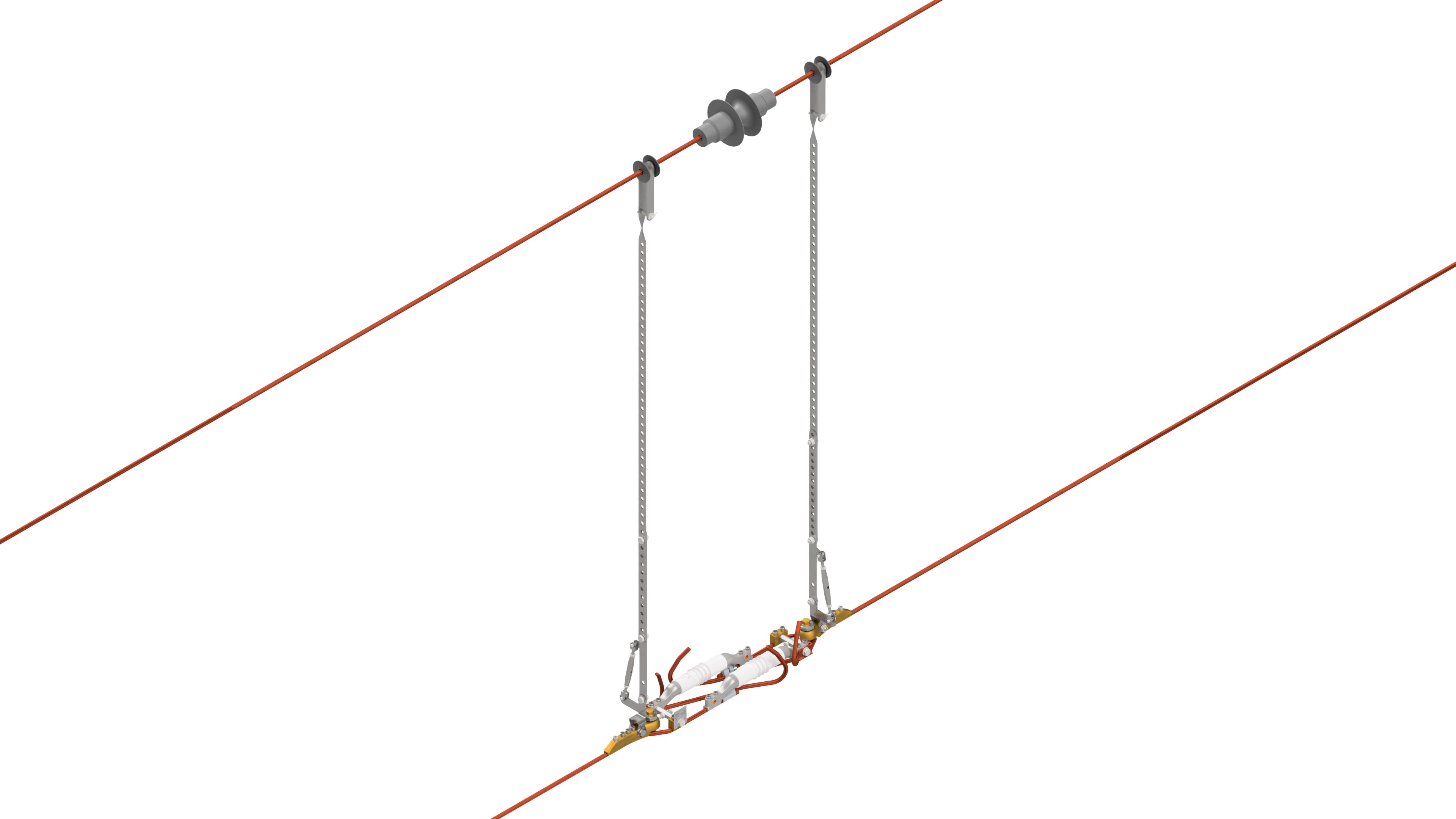

Pour une isolation électrique de sections de caténaires qui se suivent tout en assurant dans le même temps une liaison mécanique. Le contact entre les sections est garanti en continu, pas de rupture de courant. Peu de travaux de montage et de maintenance grâce à un concept de montage innovant, malgré les très longs intervalles de maintenance obtenus par la forme flexible et légère.
Spécification
Courant de court-circuit : 10000 A
Coupe transversale du fil de contact : max. 150 mm²
Largeur d’entaille : 5.6 mm
Ligne de fuite : 210 mm
Intervalles entre les cornets électromagnétiques : 40 mm
Tension de service : 1500 V DC
Remarques
- Produit personnalisable pour différents types de fil de contact et suspensions
