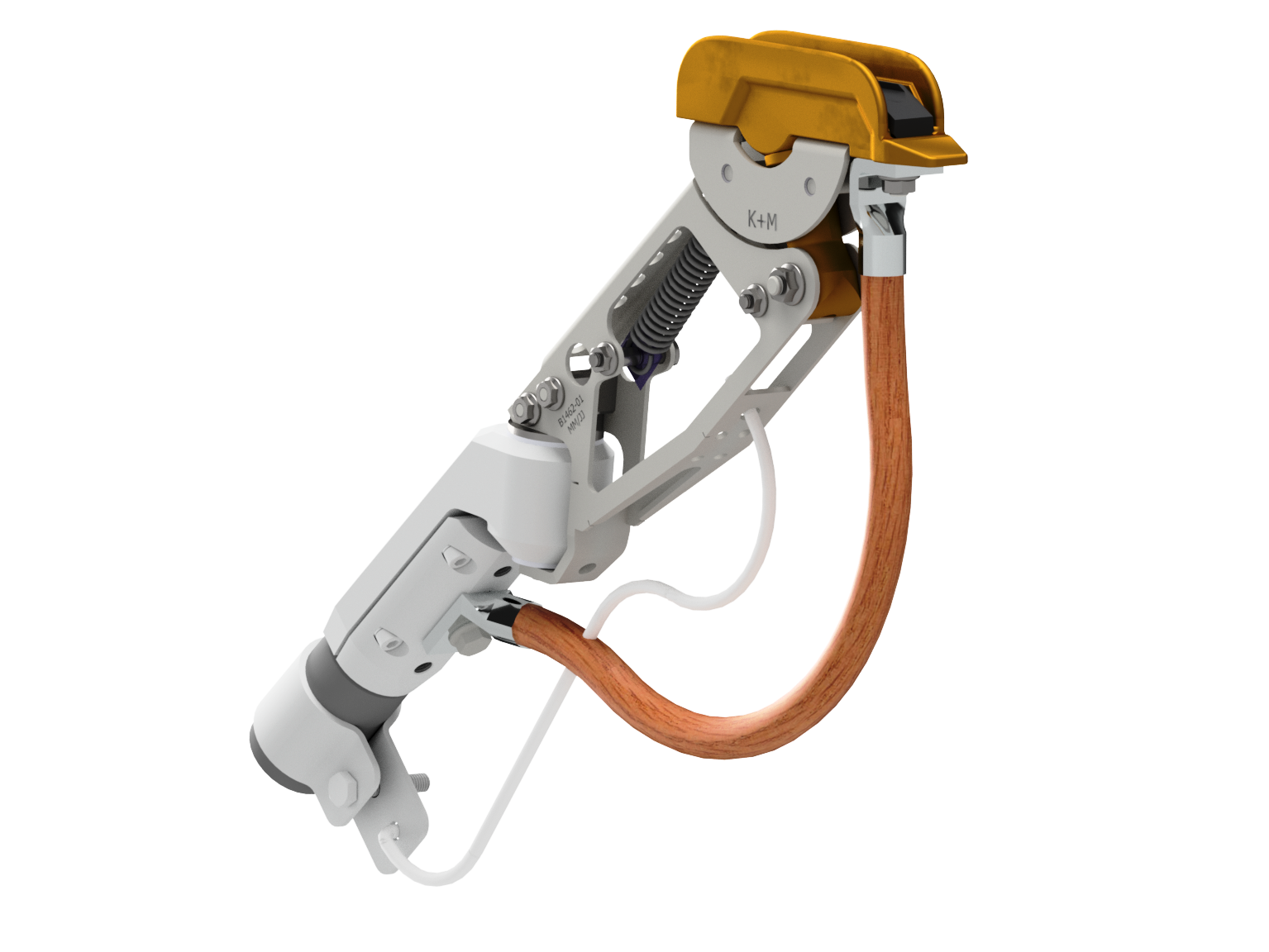

Tête de captation double articulation CE 25
Demande d’offre (B1592-01
Dimension
Longueur: 401 mm
Largeur: 50 mm
Hauteur: 299 mm
Matériel et poids
Poids: 3.2 kg
Normes appliquées
DIN CLC/TS: 50502
VDE : 0115-502:2009-08
Spécification
Température ambiante admissible : -20°C jusqu’à +40°C
Température maximum autorisée : ≤ 100°C
Angle d`utilisation horizontal : en service +/- 45°, techniquement 360°
Angle d`utilisation vertical (angle de la perche: en service 5° jusqu’à 45°, techniquement 2° - 48°
Force de pression maximale : 120 N: 120 N
Force de déclenchement du mécanisme de rabattement : env. 500 N
Diamètre de la perche : 25mm 0 / - 0.5
Shunt (câble en cuivre) : 70mm²
Intensité en roulant : 600 A (puor max. 10min)
Intensité maximale : 1000 A
Remarques
- Nous recommandons une utilisation sur des perches coudées
- La compatibilité avec les systèmes de lignes aériennes en combinaison
les véhicules respectifs doit être vérifiée par l’utilisateur
- Les têtes de captation seront livrées sans frotteur
