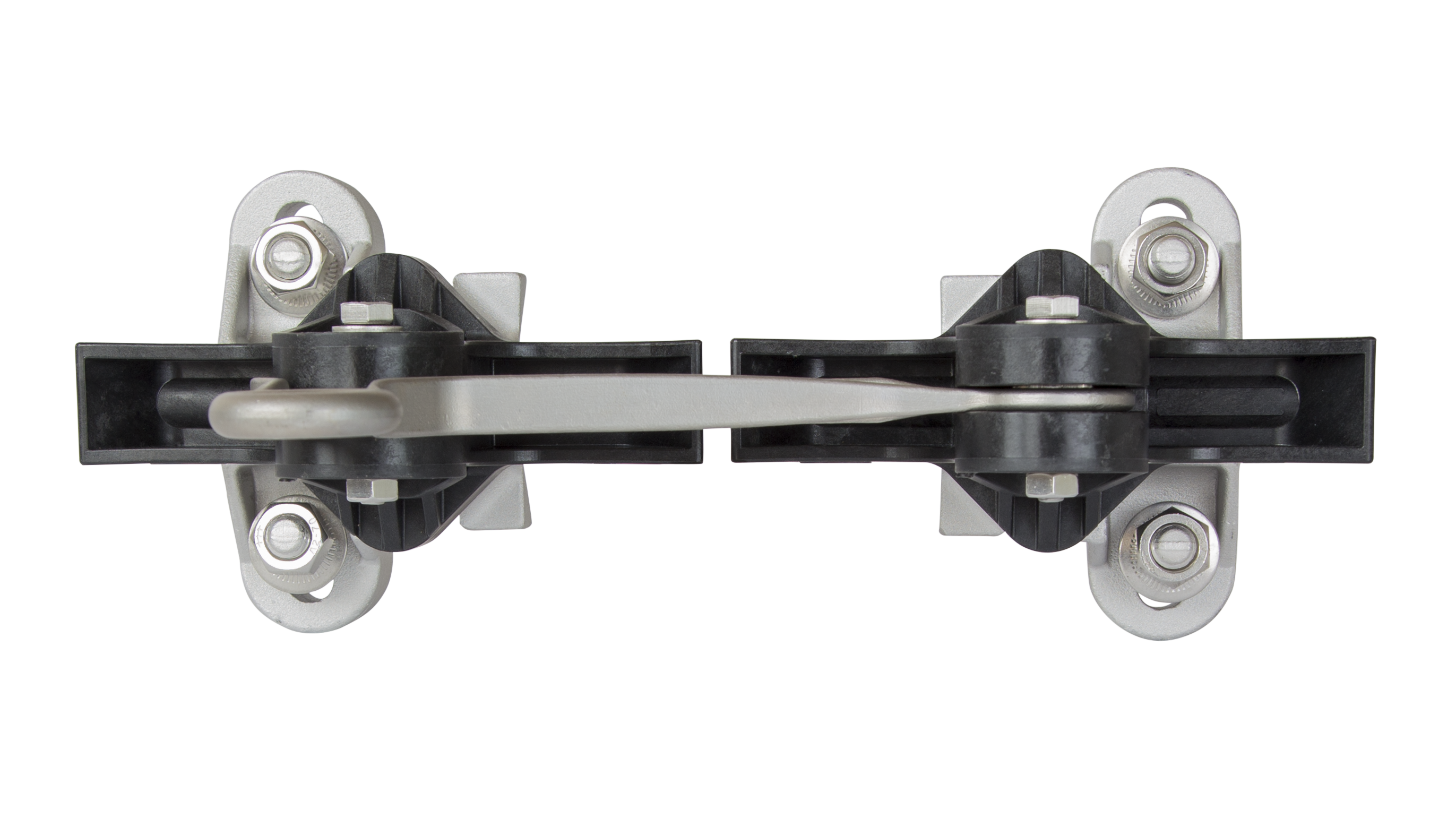

Corps isolé KUSYS2 complet étrier de retenue avec œillet de suspension simple, sur tube 2.5"
ajouté au panier
Afficher le panier
C2379-03
Dimensions
A: 334 mmB: 126 mm
C: 247 mm
ØD1: 24 mm
ØD2: G2.5" (76.1 mm)
Matériel et poids
Matériel: composite / INOX / AluPoieds: 2.7 kg
Charges
Serrage de vis et écru 6-kt M8: 17 NmCharg de rupture horizontal: 27 kN
Couple de serrage vis de suspension M12: : 40 Nm
Normes appliquées
DIN EN 50119DIN EN 50124-1
DIN EN 50151
CEI / IEC 60060-1
Fonction
Corps isolant pour fixation au câble métallique, en courbe moyenne jusqu’en courbe serrée. Prévu pour fil de suspension et bras de retenu de tram.Spécifications
Tension de service: max. 1500 V DCRemarques
L’utilisation de ce type de pièce pour la suspension de ligne aérienne de contact nécessite des isolations supplémentaires entre les points de fixation.Option : en remplaçant l’étrier fileté sur tube, la fixation est possible sur des Ø de 40 à 80 mm.
En remplaçant la partie supérieure de fixation, il est possible de se fixer sur câble ou sur ouvrage.
