Tramway Sectionneurs / Alimentations Systèmes

Ensembles de sectionneurs, avec 1 couteau de sectionnement, 2 sorties

Demande d’offre (0)

ajouté au panier Afficher le panier

101443

Ensembles de sectionneurs, avec 1 couteau de sectionnement, 2 sorties

Ensembles de sectionneurs, avec 1 couteau de sectionnement, 2 sorties

Remarques

- Fixation sur mât rond
- Collier pour mât rond, référence C1139-... (commander séparément)

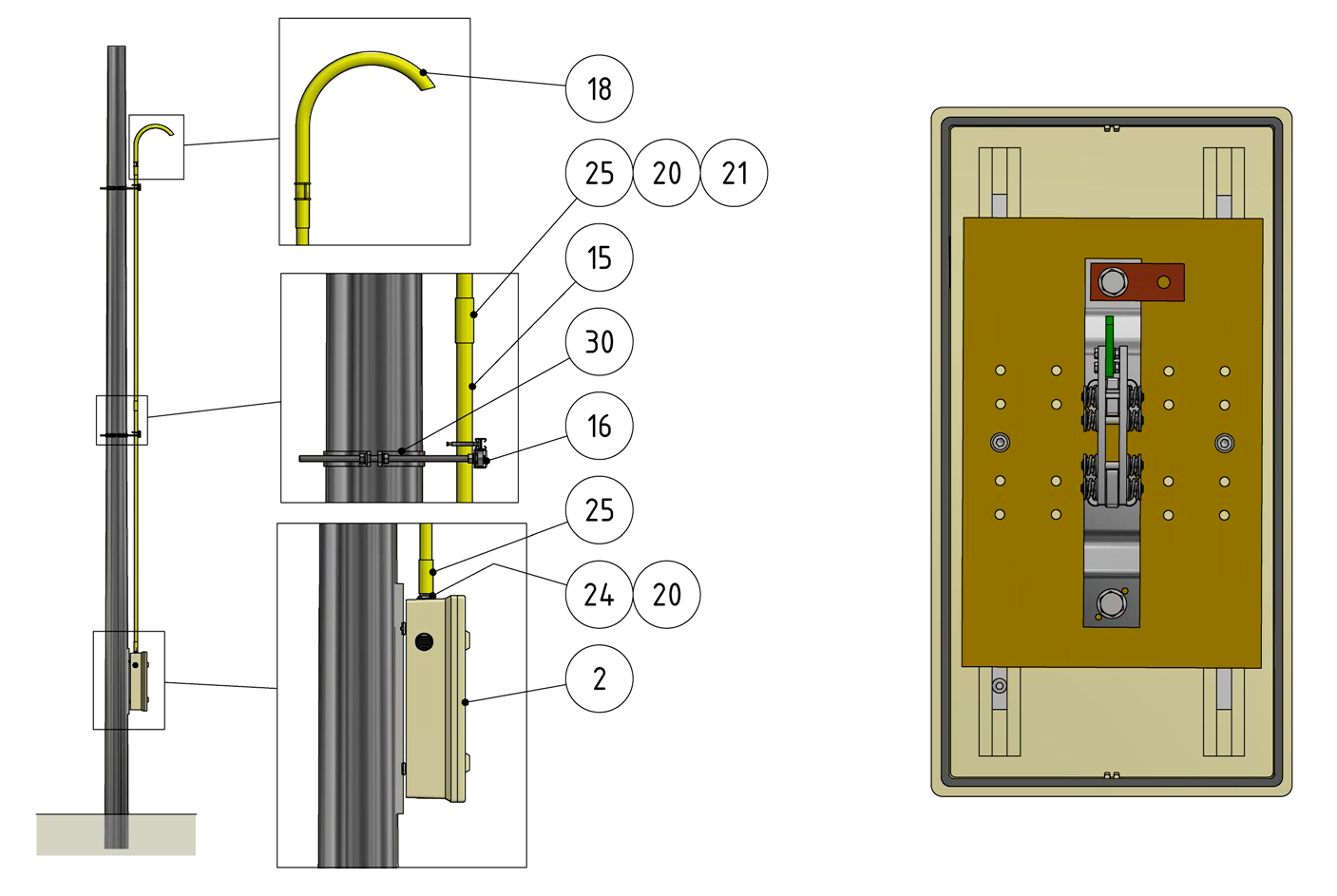

Liste des pièces
Documents

1

Boîtier pour couteau de sectionnement avec 1 couteau de sectionnement pour 1 pontage (avec 2 sorties)

B1513-02

Quantité: 1

2

Tube, Ø = 42.5/38 x 3000 mm, pour ensembles de sectionneurs

300498

Quantité: 4

3

Guidage tube pour tube ascendant, sur mâts ronds Ø = 200–280 mm

C1285-01

Quantité: 1

4

Guidage tube pour tube ascendant, sur mâts ronds Ø = 285–410 mm

C1285-02

Quantité: 1

5

Raccord coudé complet pour ensemble de sectionneurs

C1286-01

Quantité: 2

6

2X15Ml Komponentenkleber Harz Aw106, Härter Hv953U

300821

Quantité: 1

7

Molykote-Silikonfett

300823

Quantité: 1

8

Manchon complet, Ø = 38/42 x 80 mm, pour boîtiers pour couteaux de sectionnement

E2560-01

Quantité: 2

9

Manchon d'accouplement, Ø = 42.5/43/48 x 120 mm, pour ensembles de sectionneurs

300586

Quantité: 4

10

Vis hexagonale A4 M12x 60 sans collet DIN 933

351001

Quantité: 2

11

Rondelle A2 M12 (13,0/24X2,5)DIN 125

352336

Quantité: 2

12

Rondelle elastique cintrée A2 M12 DIN 128A

350494

Quantité: 2
