Tramway Sectionneurs / Alimentations Systèmes

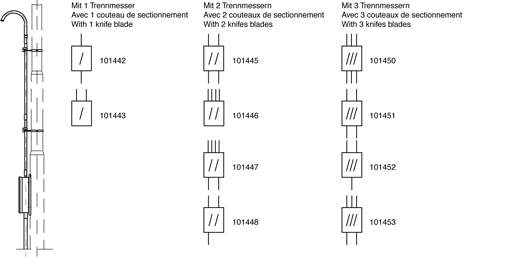

Ensembles de sectionneurs, avec 2 couteaux de sectionnement, 2 entrées/2 sorties

Demande d’offre (0)

ajouté au panier Afficher le panier

101445

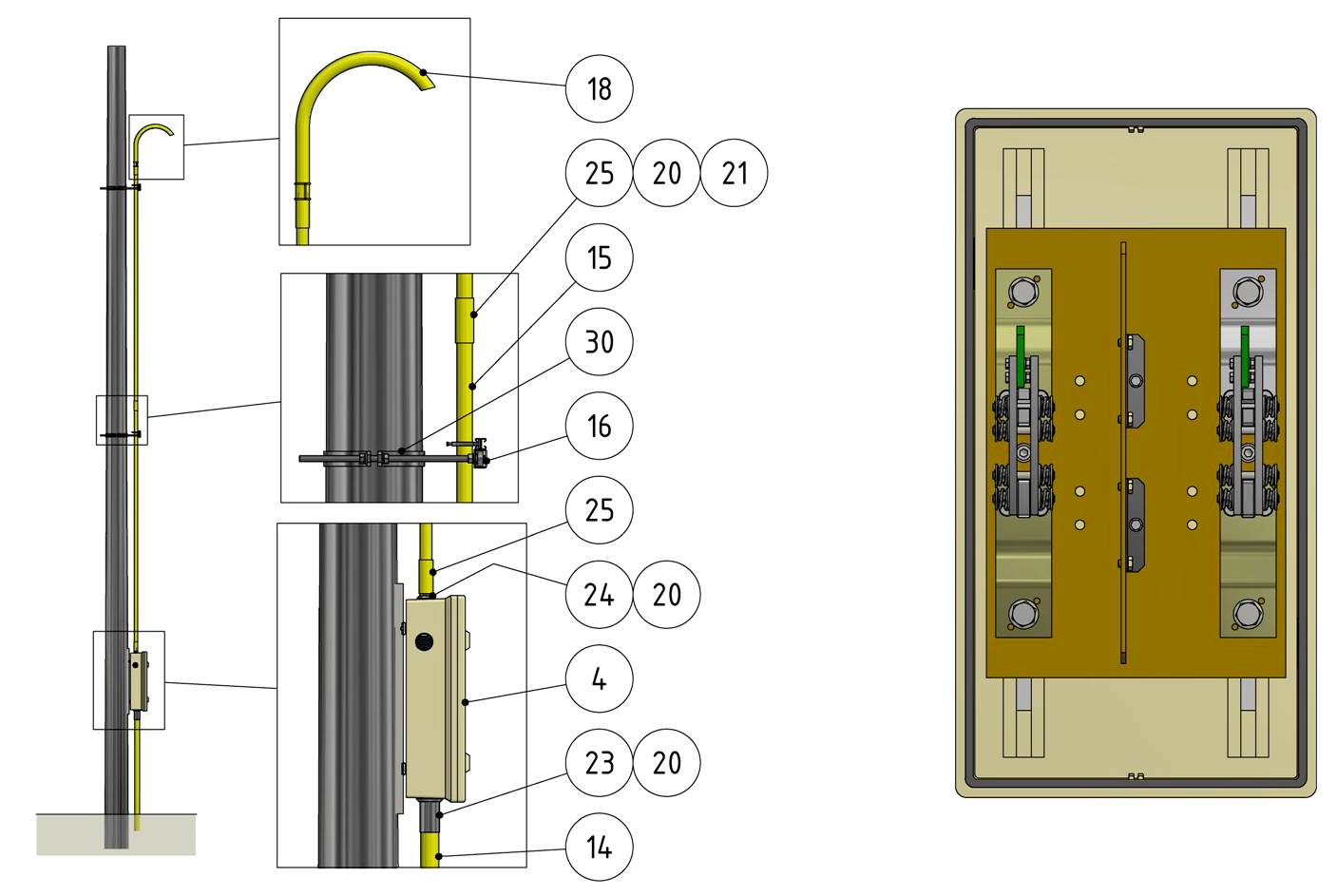

Ensembles de sectionneurs, avec 2 couteaux de sectionnement, 2 entrées/2 sorties

Ensembles de sectionneurs, avec 2 couteaux de sectionnement, 2 entrées/2 sorties

Remarques

- Fixation sur mât rond
- Collier pour mât rond, référence C1139-... (commander séparément)

Liste des pièces
Documents

1

Boîtier pour couteau de sectionnement avec 2 couteaux de sectionnement pour alimentation + et - (avec 2 entrées et 2 sorties)

B1514-01

Quantité: 1

2

Rohr D= 64,0/60X3000 Schaltkastengarnitur

300591

Quantité: 2

3

Tube, Ø = 42.5/38 x 3000 mm, pour ensembles de sectionneurs

300498

Quantité: 4

4

Guidage tube pour tube ascendant, sur mâts ronds Ø = 200–280 mm

C1285-01

Quantité: 1

5

Guidage tube pour tube ascendant, sur mâts ronds Ø = 285–410 mm

C1285-02

Quantité: 1

6

Raccord coudé complet pour ensemble de sectionneurs

C1286-01

Quantité: 2

7

2X15Ml Komponentenkleber Harz Aw106, Härter Hv953U

300821

Quantité: 1

8

Molykote-Silikonfett

300823

Quantité: 1

9

Manchon complet, Ø = 66/70 x 120 mm, pour boîtiers pour couteaux de sectionnement

E2561-01

Quantité: 2

10

Manchon complet, Ø = 38/42 x 80 mm, pour boîtiers pour couteaux de sectionnement

E2560-01

Quantité: 2

11

Manchon d'accouplement, Ø = 42.5/43/48 x 120 mm, pour ensembles de sectionneurs

300586

Quantité: 4

12

Vis hexagonale A4 M12x 60 sans collet DIN 933

351001

Quantité: 2

13

Rondelle A2 M12 (13,0/24X2,5)DIN 125

352336

Quantité: 2

14

Rondelle elastique cintrée A2 M12 DIN 128A

350494

Quantité: 2

Technische Daten
PDF (40 KB )

501382_en.pdf
PDF (535 KB )

500261_de.pdf
PDF (575 KB )

501381_fr.pdf
PDF (551 KB )
